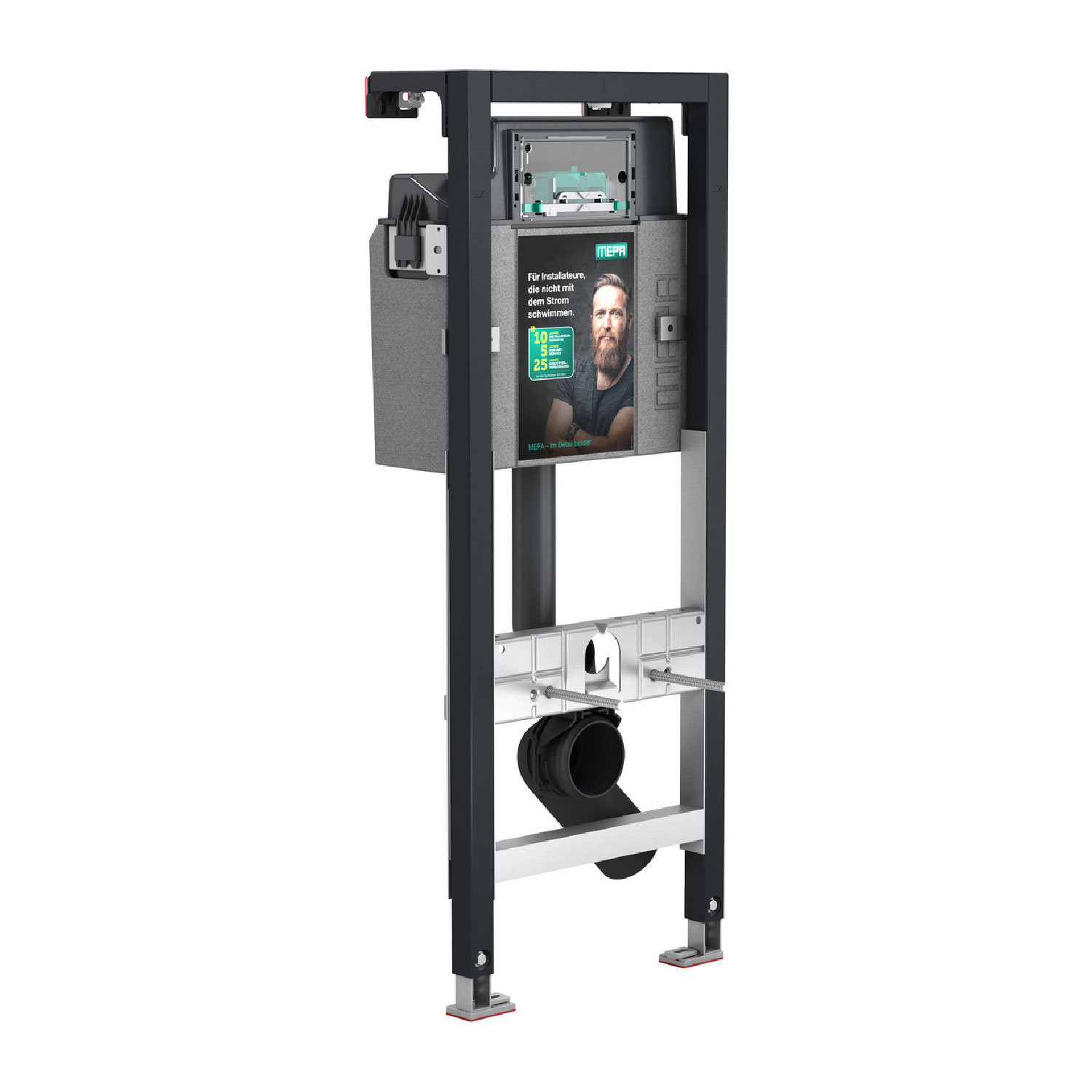

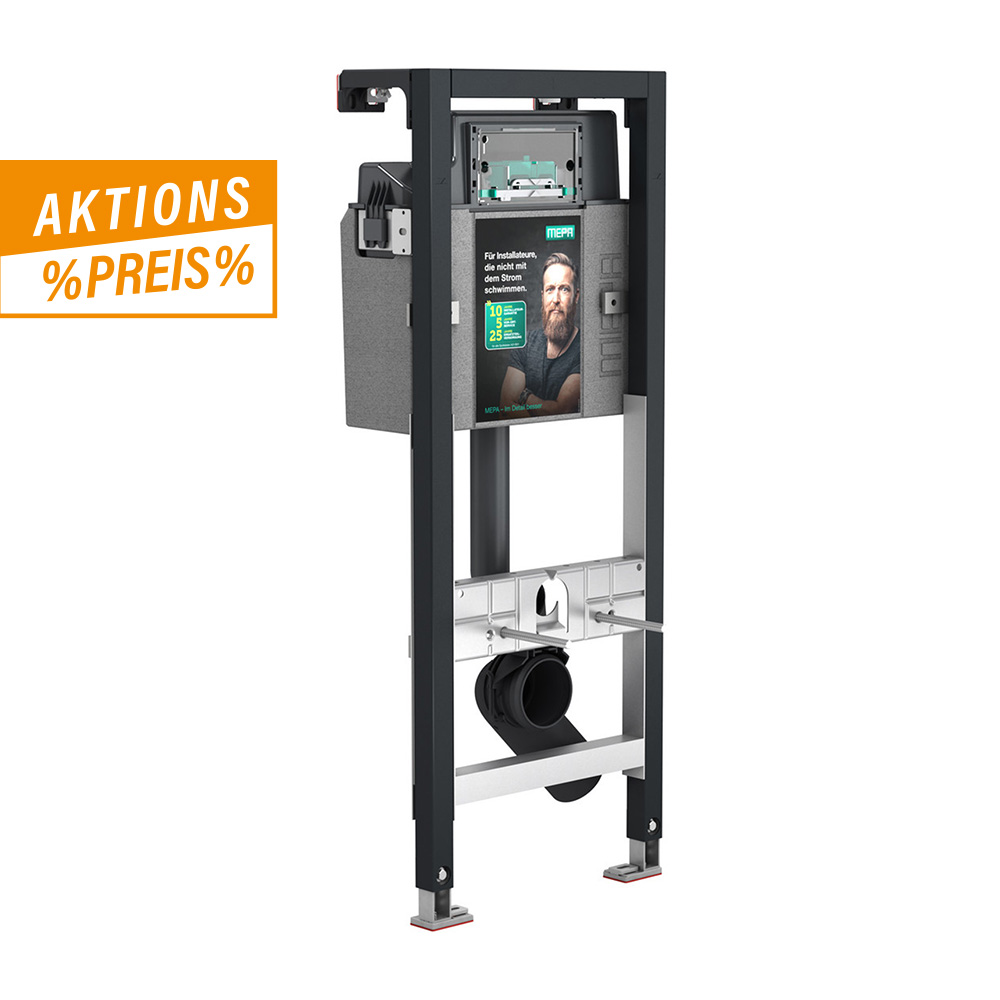

MEPA nextVIT WC-Element Barrierefrei mit Spülkasten A31 BH 120 vormontiertes Montageelement für barrierefreies Wand-hängendes WC/Urinal

Die ist ein vormontiertes Montageelement für ein barrierefreies, wandhängendes WC. Zur Montage gemäß DIN 18 040, von WC-Keramiken mit verlängerter Ausladung bis 700 mm. Geeignet zur Trockenbaumontage oder Einzelmontage, vor eine Massiv- oder in eine Ständerleichtbauwand. Ebenfalls geeignet als Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand.

Die Systembauhöhe beträgt bis zu 1200 mm. Ein selbsttragender Montagerahmen ist perfekt geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten. Zusätzlich ist der Profilrahmen pulverbeschichtet und hat höhenverstellbare Fußstützen von 0 bis 240 mm, mit integrierter Rutschhemmung.

Die Fußplatten sind drehbar und Bohrfehler können ausgeglichen werden. Die Tiefe ist passend zum Einbau in UW-Profil UW 50, UW 75 und MEPA-C-Profil.

Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes.

Mit UP-Spülkasten Sanicontrol Typ B31. Zusätzlich mit 2-Mengen oder 1-Mengen- oder Start/Stopp-Spültechnik, der Spülkasten ist komplett vormontiert.

Die Prüfung und CE-Kennzeichnung ist nach gemäß DIN EN 14 055 erfolgt. Der Wasseranschluss befindet sich links. Die Spülmenge beträgt 6/3 l laut Werkseinstellung.

Die Spülmengen sind getrennt einstellbar. Die große Spülmenge beträgt 5 bis 7 l, die kleine Spülmenge 3 bis 4,5 l, beide sind stufenlos einstellbar und haben ein maximales Spülvolumen bis zu 7,5 l.

Ein sofortiges Nachspülen ist von den Werkseinstellungen aus möglich. Eine integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung) ist vorhanden.

Das Montageelement ist schwitzwassergedämmt und hat 25 Jahre Ersatzteilgarantie gemäß den MEPA-Garantiebedingungen.

Die mechanische Betätigung des WC-Anschlussbogens von vorn oder von oben ist 3-fach tiefenverstellbar. Der Anschluss von Dusch-WC-Systemen ist möglich.

Die voreingestellte Sitzhöhe beträgt 48 cm.

Lieferumfang:

• Montage-Set zur Montage in Ständerleichtbauwand
• Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad
• PE Wand-WC-Anschlussbogen DN 90
• PE Wand-WC-Anschlussgarnitur DN 90
• PE Übergangsstück DN 90/110
• Wand-WC-Befestigungsset M12
• Bauschutzkasten für Revisionsöffnung
• 2 Schutzstopfen
• Befestigungsmaterial

HINWEISE:

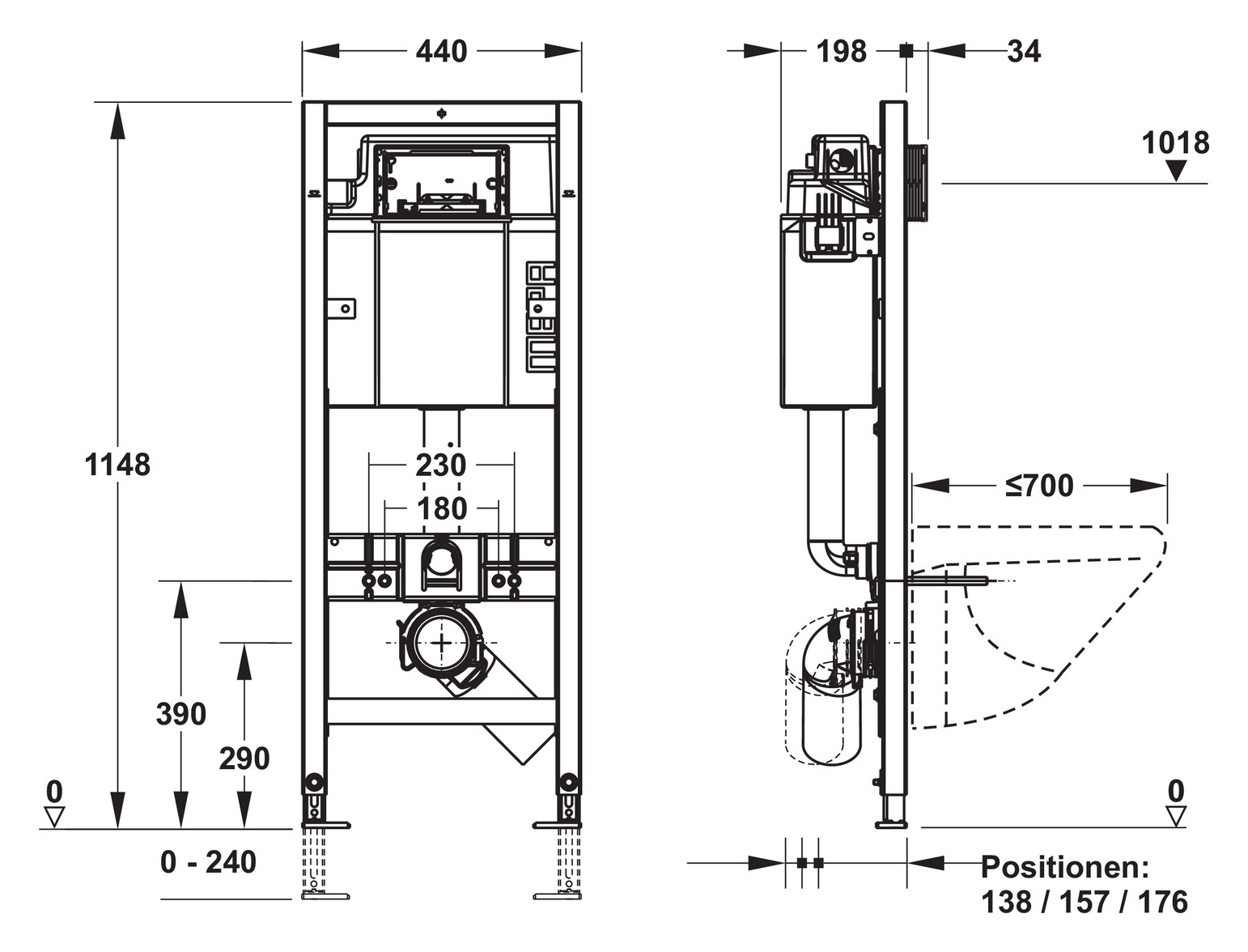

• Mindesteinbautiefe in Ständerleichtbauwand 200 mm

• Systembauhöhe 1200 mm
• selbsttragender Montagerahmen
• geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
• pulverbeschichteter Profilrahmen
• höhenverstellbare Fußstützen 0 – 240 mm mit integrierter Rutschhemmung
• Fußplatten drehbar
• Bohrfehler ausgleichend
• Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
• Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
• UP-Spülkasten Sanicontrol Typ A31
• 2-Mengen oder 1-Mengen- oder Start/Stopp-Spültechnik
• Spülkasten komplett vormontiert
• Prüfung und CE-Kennzeichnung gemäß DIN EN 14 055
• Wasseranschluss links oder hinten
• Spülmenge 6/3 l (Werkseinstellung)
• Spülmengen getrennt einstellbar:
  • große Spülmenge 5 - 7 l, stufenlos
  • kleine Spülmenge 3 - 4,5 l, stufenlos
  • maximales Spülvolumen 7,5 l
• bei Werkseinstellung sofortiges Nachspülen möglich
• integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung)
• schwitzwassergedämmt
• 25 Jahre Ersatzteilgarantie gemäß den MEPA-Garantiebedingungen
• mechanische Betätigung von vorn
• WC-Anschlussbogen 3-fach tiefenverstellbar
• Anschluss Dusch-WC-Systeme möglich
