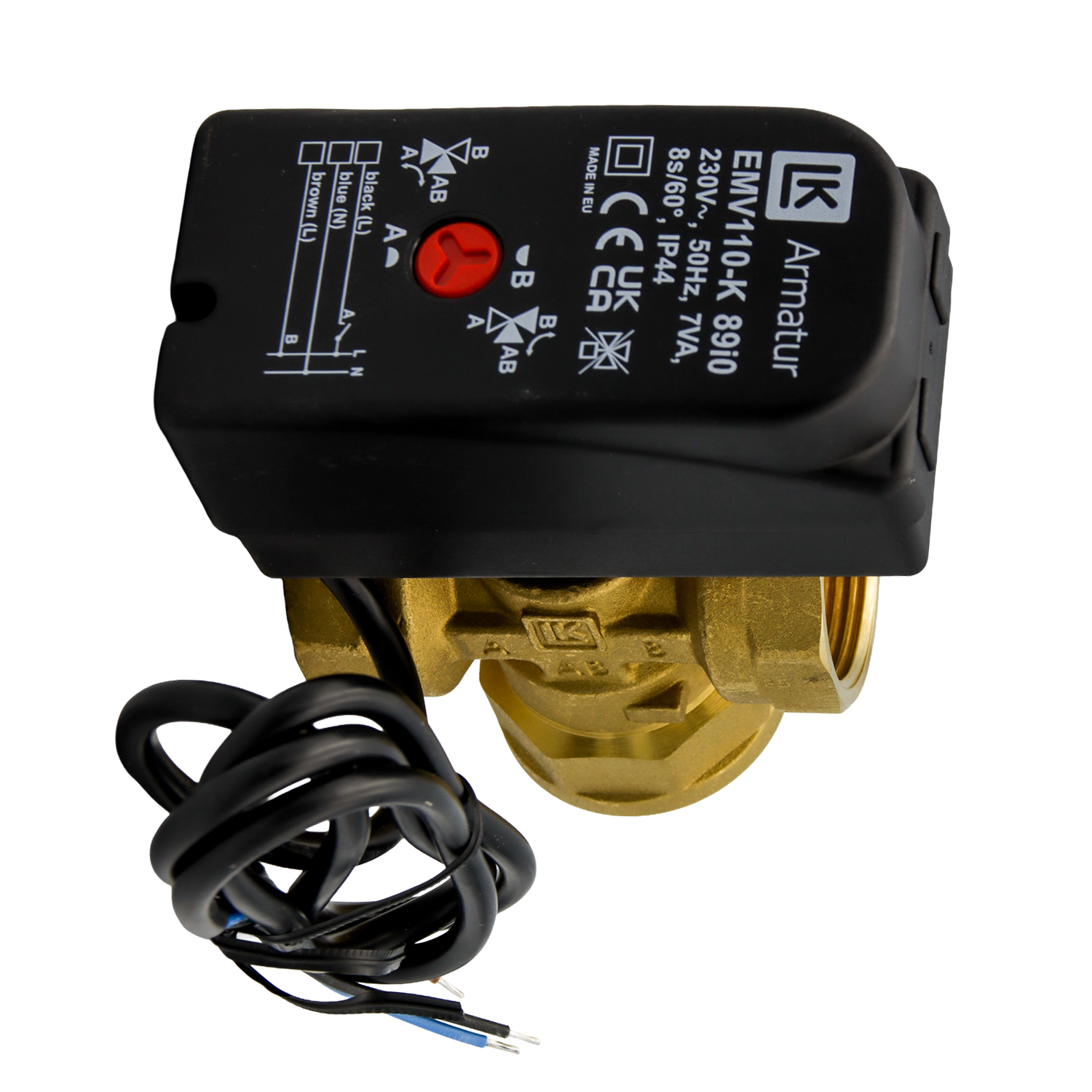

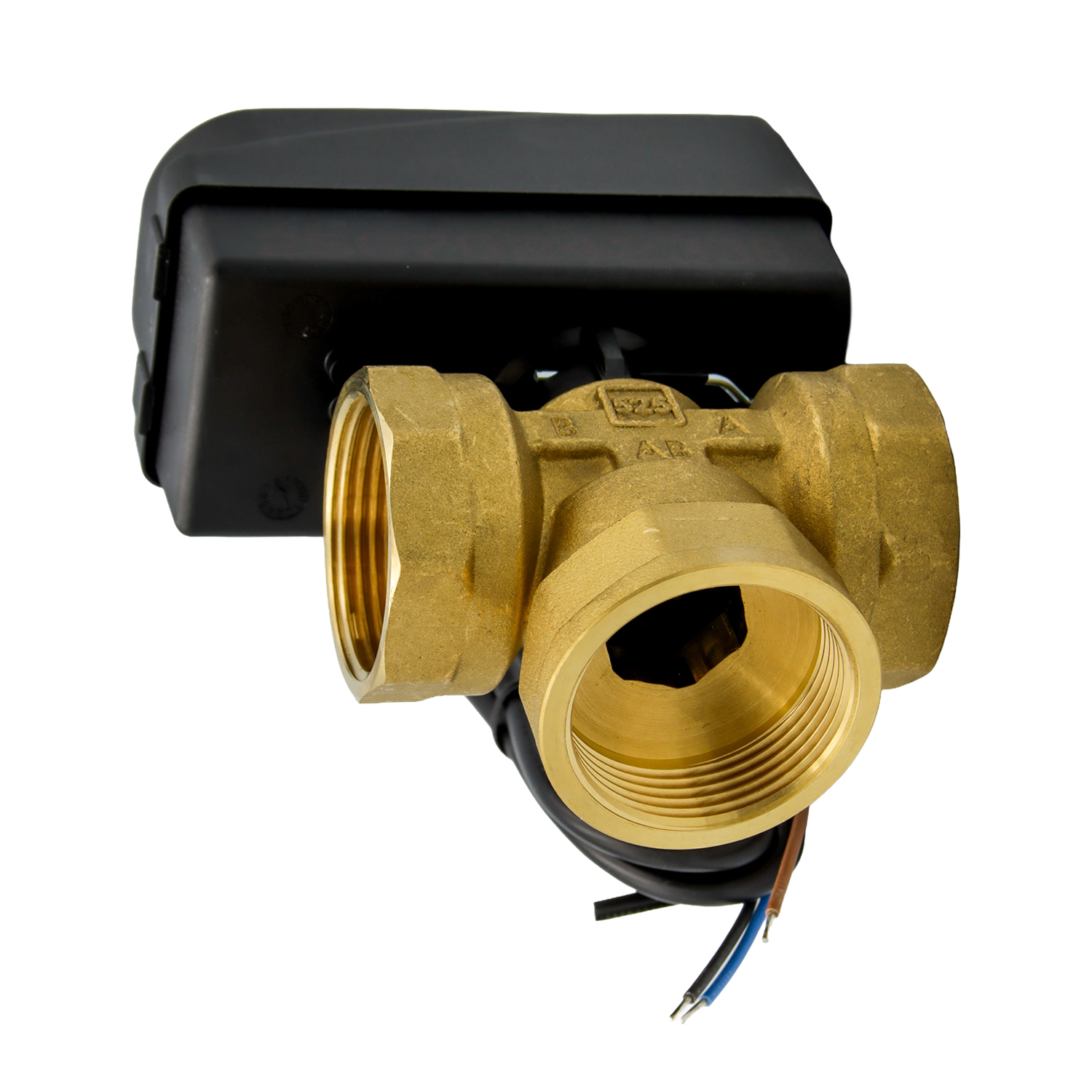

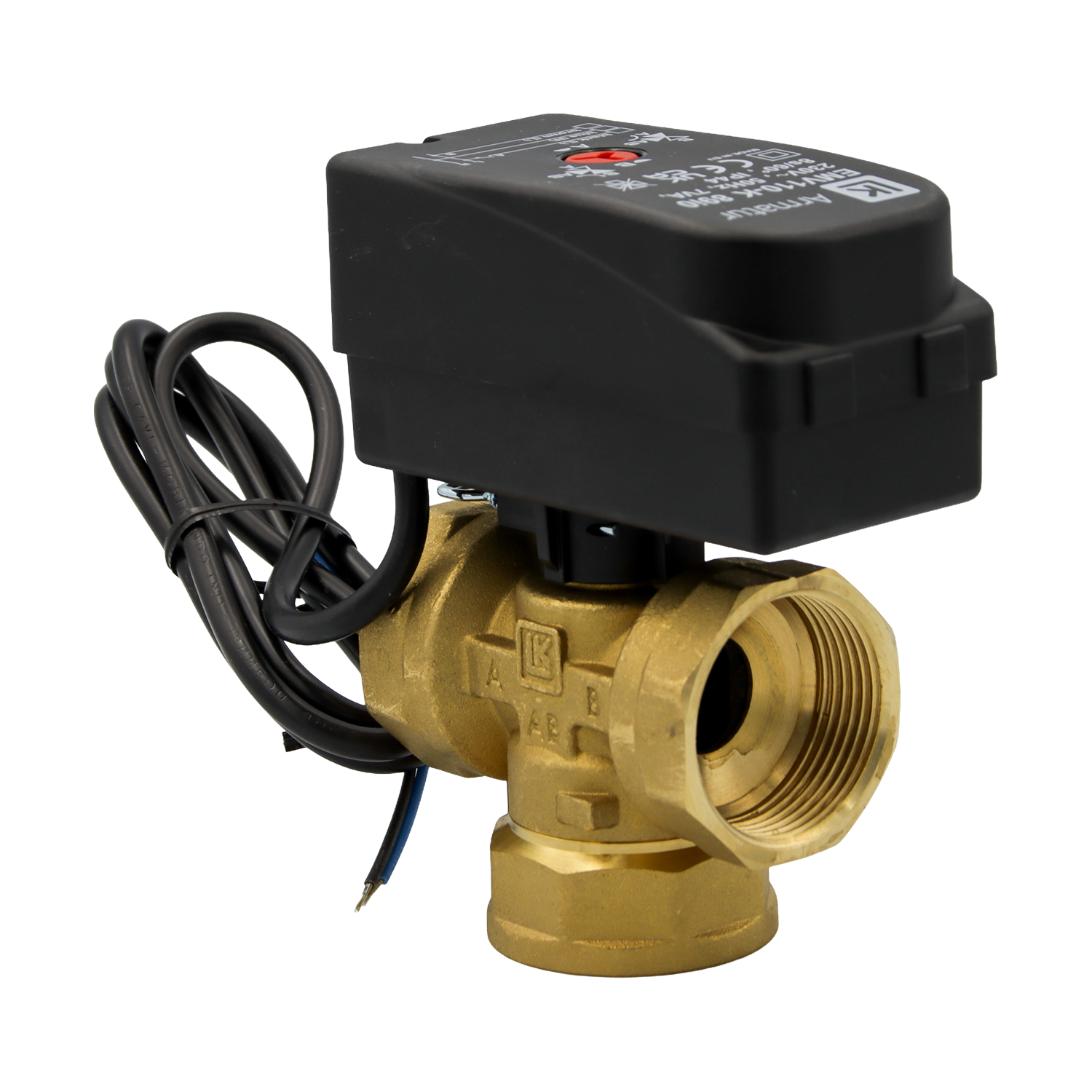

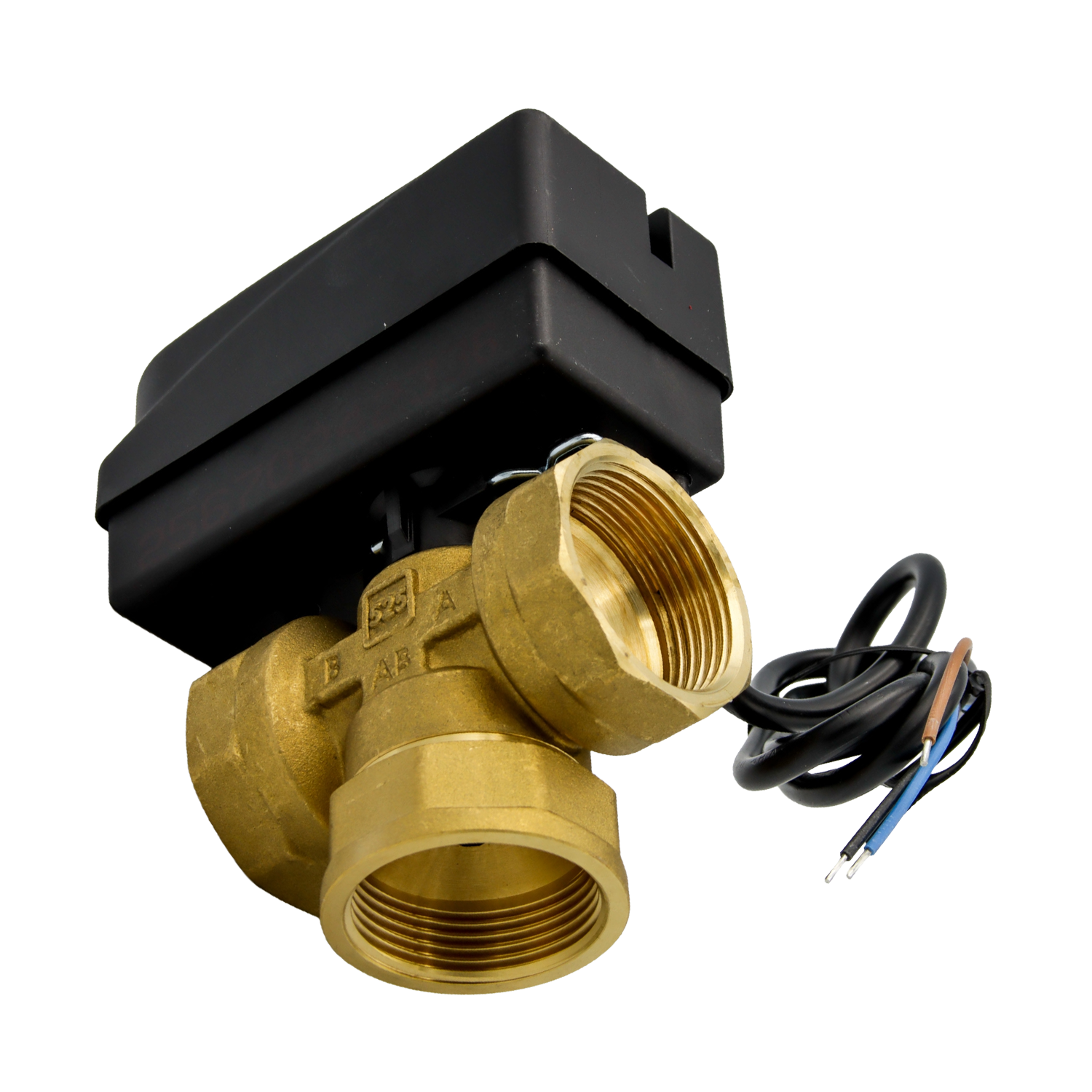

LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde 1¼”
Artikelnummer 23233
Herstellernummer 066435
✓ Drehschlitten, um die Gefahr des Abwürgens zu verringern
✓ Minimale interne Leckage
✓ Mit Kunststoffadapter zum Schutz vor Kondensation, Vereisung, hohen Temperaturen
* inkl. ges. MwSt. zzgl. Versandkosten
LK 525 3W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde 1¼”
Der LK 525 MultiZone 3W ist ein motorisiertes 3-Wege-Zonenventil zur Ein-/Aus-Regelung. Dank seines Drehschiebers kann es höheren Differenzdruck aushalten und verringert das Risiko des Festsetzens bei längeren Betriebsunterbrechungen. Dies macht es besonders geeignet für Wärmepumpen, die während der warmen Jahreszeit lange Pausen zwischen den Wechseln haben können. Auf der Oberseite des Motors befindet sich eine Anzeige, die zeigt, welcher Ventilanschluss geöffnet ist.
Mit dem Kunststoffadapter 066177, der zwischen Ventil und Motor montiert wird, ist der Motor vor Kondensation, Vereisung und hohen Temperaturen geschützt.
Das Zonenventil darf nicht so installiert werden, dass der Motor unter der Ventileinheit platziert ist.
Bei einem Stromausfall bleibt der Ventilkegel in seiner aktuellen Position stehen. Im spannungslosen Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, um den Durchfluss zwischen Heiz- und Trinkwasserkreis zu verteilen. Dazu den Motor demontieren und die Spindel um ca. 30° drehen oder bis warmes Wasser durch beide Ventilanschlüsse fließt. Nach Wiederherstellung der Stromversorgung das Ventil in die Ausgangsstellung zurückdrehen und den Motor wieder montieren.
Bitte beachten Sie, dass der Motor nur in einer Position montiert werden kann.
Das Ventil ist wartungsfrei, jedoch sollte die Installation regelmäßig überprüft werden.
Technische Daten:
- Dimensionen: Rp ¾"
- Gewicht: 0,6kg
Produktinformationen als PDF zum Download:
| Arbeitstemperatur: | Min. 5 °C/Max. 80 °C (90 °C kurzfristig) Art.Nr. 066399, 066418: Min. 5 °C/Max. 70 °C (80 °C kurzfristig) Kühlen/Heizen (Adapter inkl.): Min. -15 °C/Max. 120 °C (160 °C kurzfristig) |
| Umgebungstemperatur: | Min. 1 °C/Max. 60 °C |
| Max. Arbeitsdruck: | 1,0 MPa (10 bar) |
| Max. Differenzdruck: | 100 kPa (1 bar) |
| Leckage: | < 0,1% vom Kvs bei 100 kPa |
| Drehwinkel: | 60°/360° |
| Flüssigkeit 1: | Wasser - Glykol max. 50% Ethanol max. 30% |
| Gewindenorm: | Rp - Innengewinde, G - Aussengewinde, ISO 228/1 |
| Stellmotor: | 7 VA, 230 VAC, 50 Hz 7 VA, 24 VAC, 50 Hz |
| Laufzeit: | 8 Sekunden (60°) |
| Elektrischer Anschluss: | Festkabel, Molex® oder Molex®-kompatible Verbindung, 6-polig |
| Signalkontakt: | Einpolig SPST |
| Schutzart: | IP 40 (Molex®) / IP 44 (Kabel) |
| Material, Gehäuse: | Messing EN 12165 CW617N |
| Material, externer Deckel: | Messing EN 12164 CW614N |
| Material, Innenteile/Welle: | PPS Komposit |
| Sonstiges: | Leckage Solar: < 0,5% vom Kvs bei 100 kPa |
| Kabelspezifikation: | Dimension 3 x 0,75 mm² |
| Farben des Kabels: | Blau, Braun, Schwarz |
| Isolierung: | PVC |
| Typengenehmigung: | CE |
| Art.-ID | 450020 |
| Zustand | Neu |
| Altersfreigabe | Ohne Altersbeschränkung |
| Varianten-ID | 20 07 11 4 |
| Modell | 066435 |
| Hersteller | LK Armatur Deutschland GmbH |
| Herstellungsland | Deutschland |
| Inhalt | 1 Stück |
