LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde Rp ¾”
Artikelnummer 23234
Herstellernummer 066442
✓ Drehschlitten, um die Gefahr des Abwürgens zu verringern
✓ Minimale interne Leckage
✓ Mit Kunststoffadapter zum Schutz vor Kondensation, Vereisung, hohen Temperaturen
* inkl. ges. MwSt. zzgl. Versandkosten
LK 525 2W SET – inkl. Motor 230VAC 1m Kabel - Innengewinde Rp ¾”
Der LK 525 MultiZone ist ein motorisiertes 2-Wege-Zonenventil, das in Heizsystemen verwendet wird, um den Volumenstrom durch eine oder mehrere Zonen zu steuern. Es ist für die Ein-/Aus-Regelung konzipiert und verfügt über einen Drehschieber, der einen höheren Differenzdruck aushält und das Risiko verringert, bei längeren Betriebsunterbrechungen hängen zu bleiben. Auf der Oberseite des Motors befindet sich eine Anzeige, die den geöffneten oder geschlossenen Zustand des Ventilanschlusses anzeigt.
Das Zonenventil sollte nicht so installiert werden, dass der Motor unter der Ventileinheit platziert ist.
Bei einem Stromausfall bleibt der Ventilkegel in seiner aktuellen Position stehen. Im spannungslosen Zustand kann der Ventilkegel manuell eingestellt werden, indem der Motor demontiert und die Spindel in die gewünschte Position gedreht wird. Nach Wiederherstellung der Stromversorgung sollte das Ventil in die Ausgangsstellung zurückgedreht und der Motor wieder montiert werden.
Bitte beachten Sie, dass der Motor nur in einer bestimmten Position montiert werden kann.
Das Ventil ist wartungsfrei, jedoch sollte die Installation regelmäßig überprüft werden.
Technische Daten:

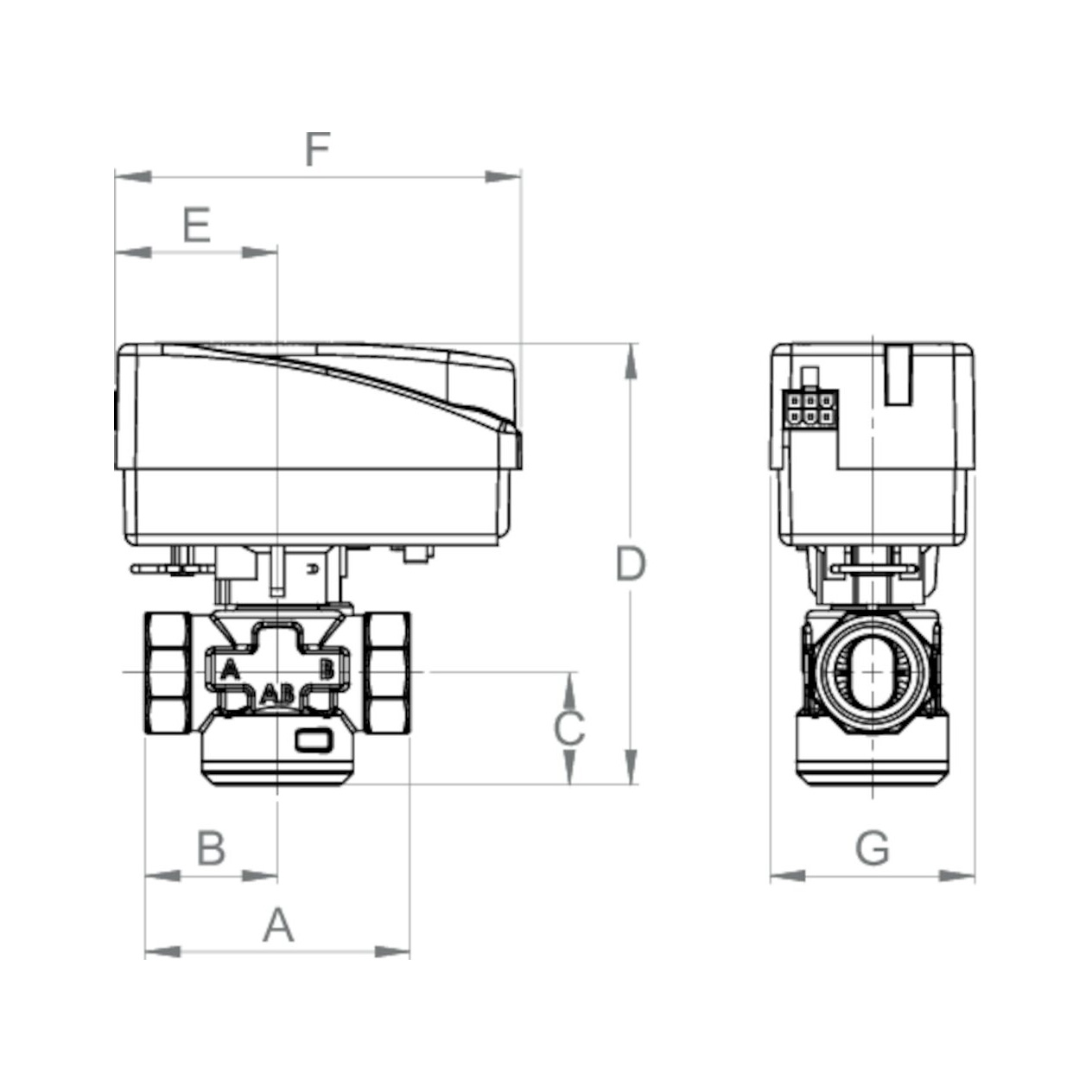

- Dimensionen: Rp ¾"
- Gewicht: 0,5kg
| Arbeitstemperatur: | Min. 5 °C/Max. 80 °C (90 °C kurzfristig) |
| Umgebungstemperatur: | Min. 1 °C/Max. 60 °C |
| Max. Arbeitsdruck: | 1,0 MPa (10 bar) |
| Max. Differenzdruck: | 100 kPa (1 bar) |
| Leckage: | < 0,1% vom Kvs bei 100 kPa |
| Drehwinkel: | 90°/360° |
| Flüssigkeit 1: | Wasser - Glykol max. 50% Ethanol max. 30% |
| Gewindenorm: | Rp - Innengewinde, G - Aussengewinde, ISO 228/1 |

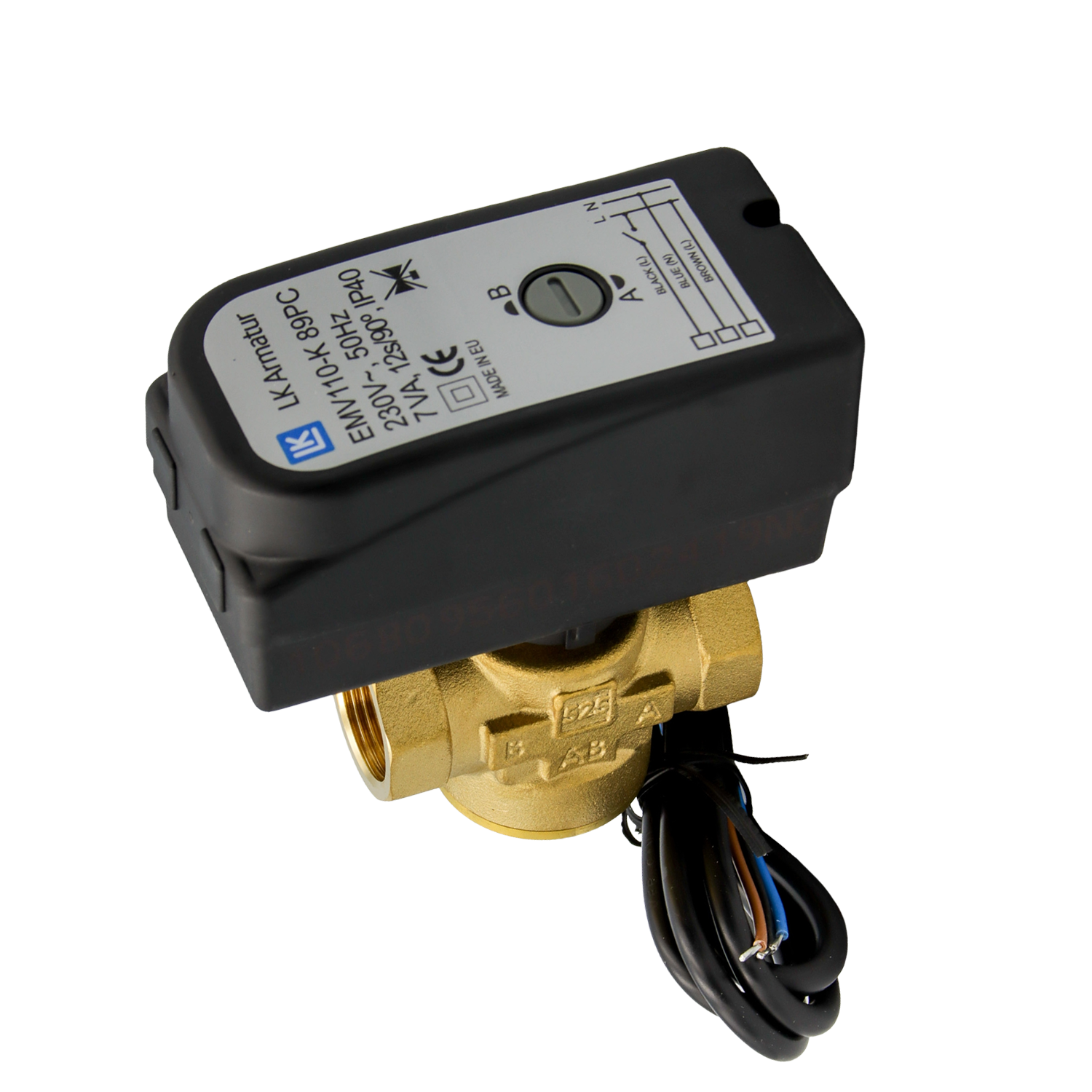

| Stellmotor: | 7 VA, 230 VAC, 50 Hz |
| Laufzeit: | 12 Sekunden (90°) |

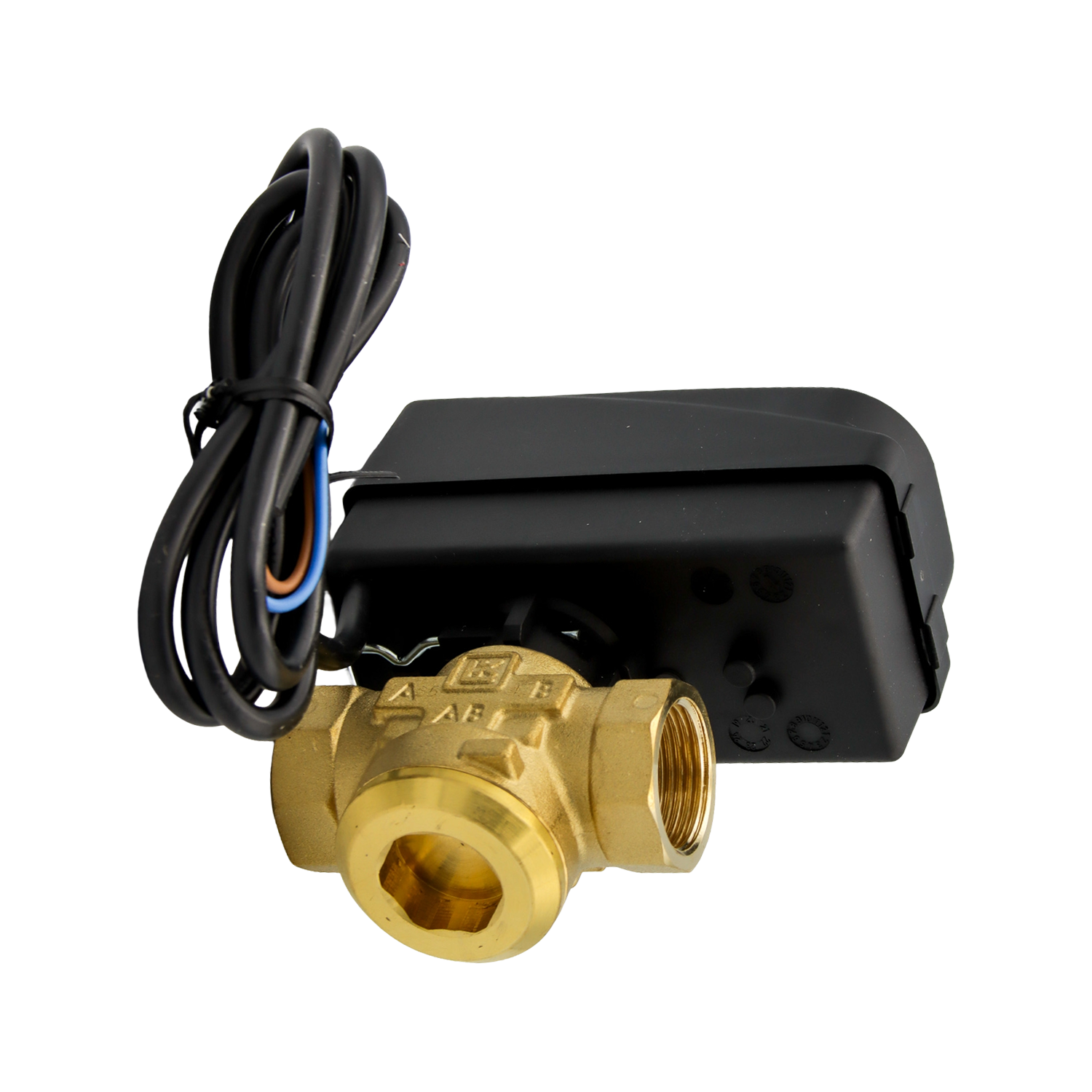

| Elektrischer Anschluss: | Festkabel |
| Signalkontakt: | Einpolig SPST |
| Schutzart: | IP 44 |
| Material, Gehäuse: | Messing EN 12165 CW617N |
| Material, externer Deckel: | Messing EN 12164 CW614N |
| Material, Innenteile/Welle: | PPS Komposit |
| Kabelspezifikation: | Dimension 3 x 0,75 mm² |
| Farben des Kabels: | Blau, Braun, Schwarz |
| Isolierung: | PVC |
| Typengenehmigung: | CE |
| Art.-ID | 450021 |
| Zustand | Neu |
| Altersfreigabe | Ohne Altersbeschränkung |
| Varianten-ID | 20 07 05 3 |
| Modell | 066442 |
| Hersteller | LK Armatur Deutschland GmbH |
| Herstellungsland | Deutschland |
| Inhalt | 1 Stück |
