Gassteckdose / TAS Steckdose 1/2 Zoll für Gassteckschlauch Herd

Gassteckdose 1/2 Zoll Gasanschluß Gas Herdgasanschluß

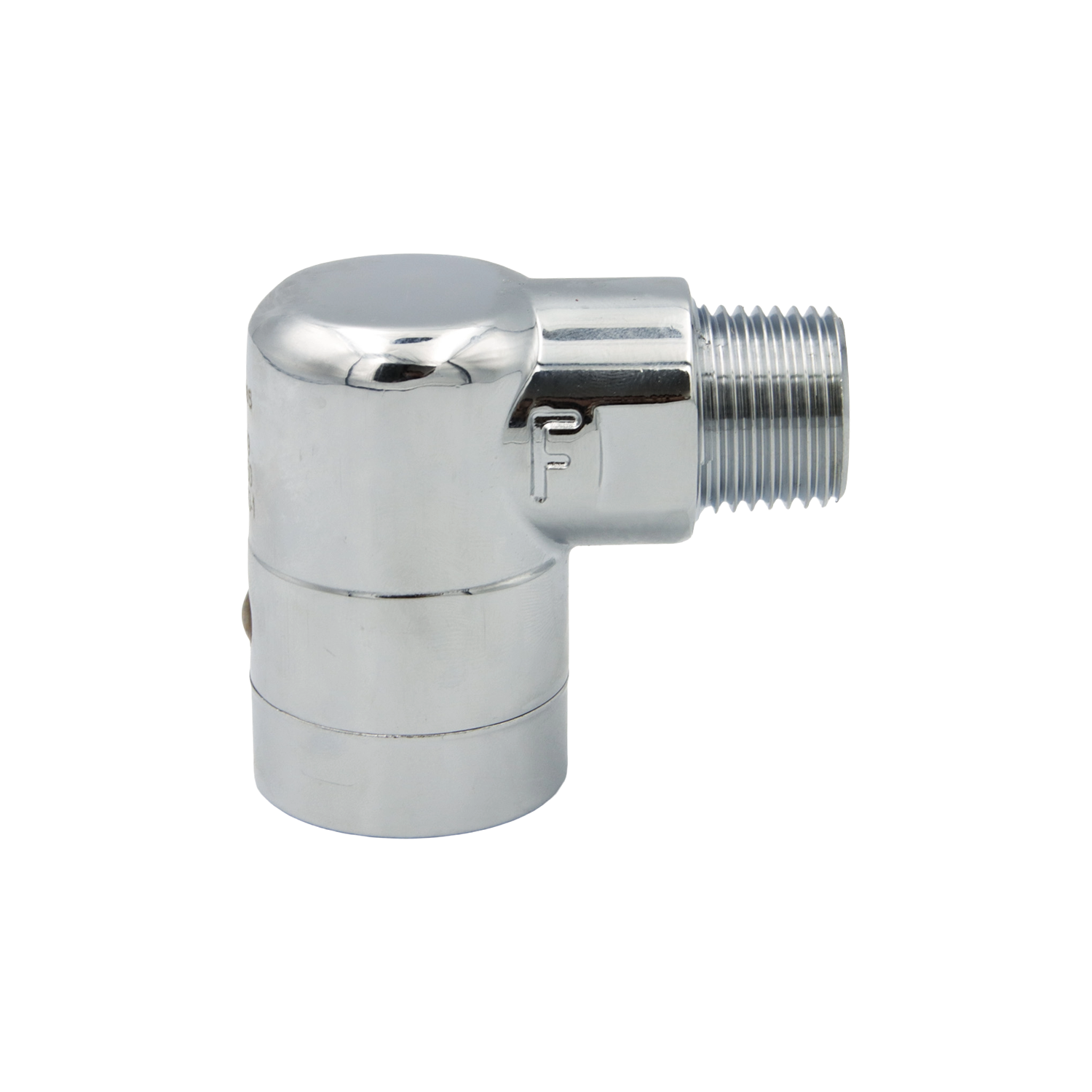

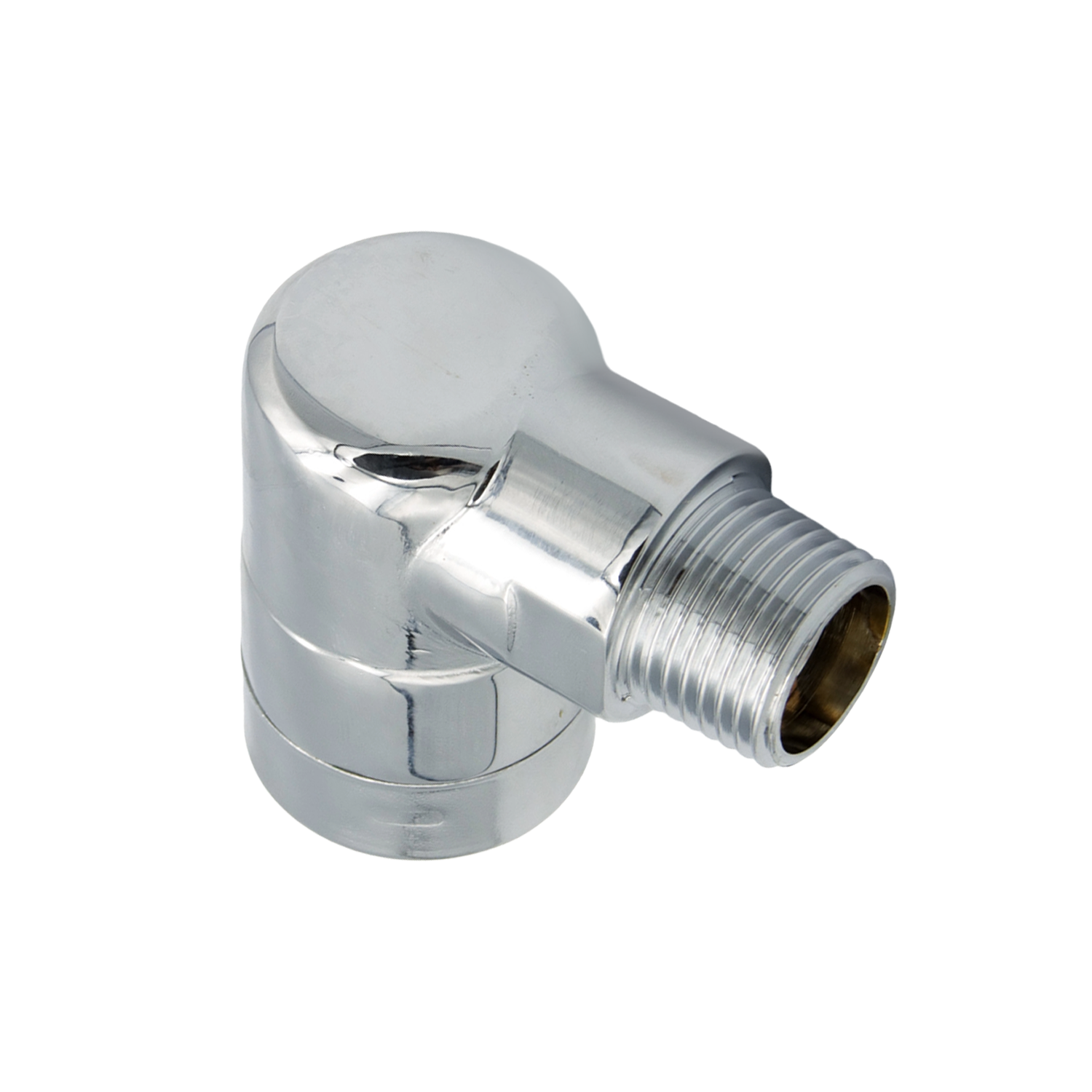

Gassteckdose in Eckform mit thermisch auslösender Absperreinrichtung (TAE) für die Installation von Gasverbrauchseinrichtungen nach TRGI 2008. Die Gassteckdose mit werkseitig montierter thermischer Armaturen-Sicherung (TAS) ist auf Grundlage der DIN 3383-1 und EN 15069 baumustergeprüft und zertifiziert.

Diese Gassteckdose wird für Gasherde verwendet und kann mit unseren Gasteckschläuchen verwendet werden. Die Gassteckdose bewirkt das Gasabschalten, dadurch muss keine andere Gassperre wie bei den Gasschläuchen mit Gewindeanschlussteilen eingebaut werden.

Produktmerkmale:

• Nennweite: DN15
• Gasanschluß Eingangsgewinde: 1/2"
• Gasanschlussausgang: Normstecker DN3383-1 A
• Temperatrklasse: T1 (-20°C / +60°C)
• Druckklasse: P3 (MOP 0,5)
• Thermische Belastbarkeit: 650°C (30 min)
• Ansprechtemperatur TAE: 95°C +/- 5k
• Arten von Gas: Gasen nach DVGW G 260
• DIN DVGW - PN0,5 - DN12 - OMB - 657
• für Gassteckschlauch geeignet
• hochglanzverchromt nach DIN 3383
• Auslösetemperatur 100° Celsius für alle Gase nach Arbeitsblatt G260/1 zugelassen

Lieferumfang: Gassteckdose / TAS Steckdose 1/2 Zoll für Gassteckschlauch Herd

Bestellen Sie Ihre Stabilo-Sanitaer Gassteckdose 1/2 Zoll Gasanschluß Gas Herdgasanschluß Gassteckschlauch Allgasanschluss Herdanschluß Steckanschluss günstig online!

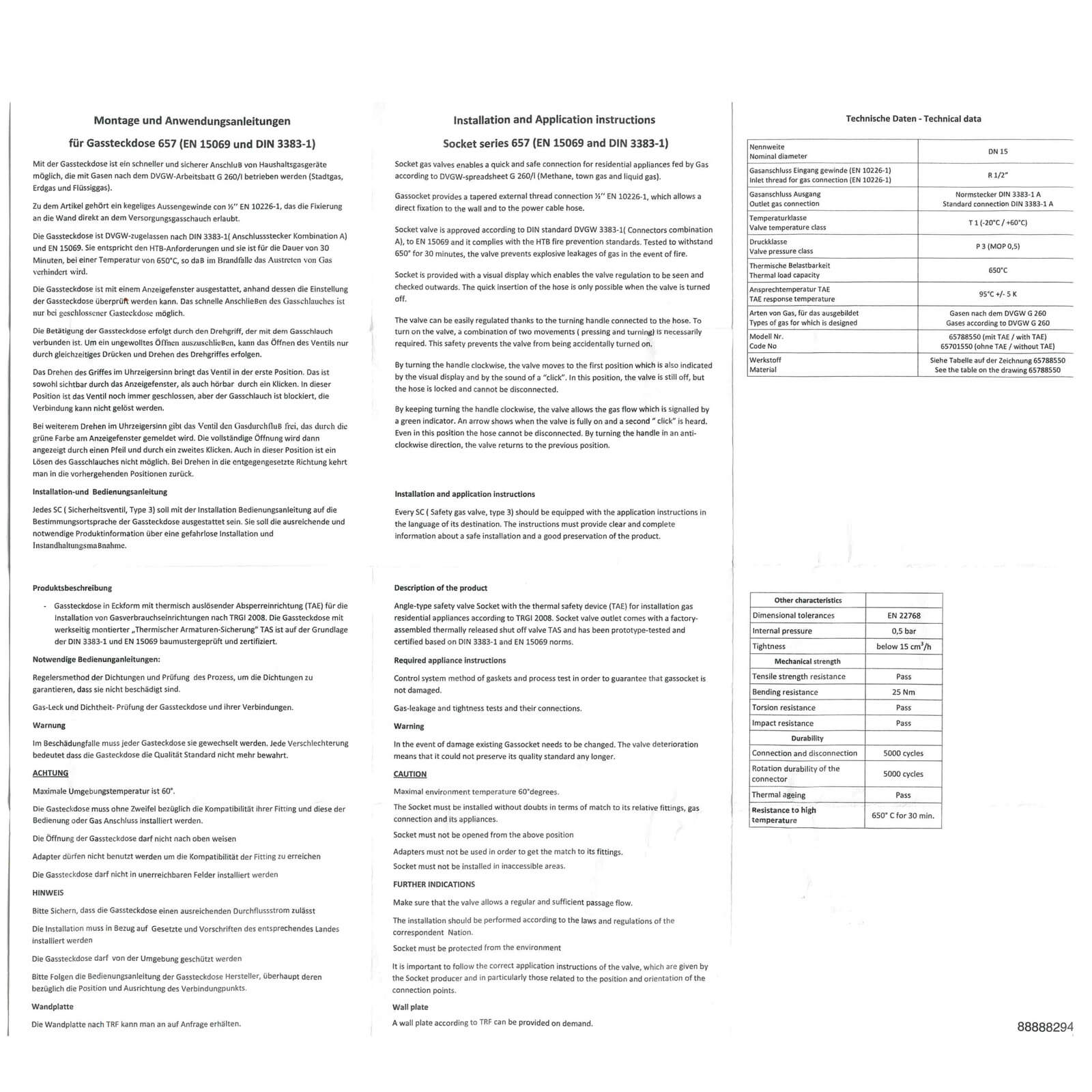

Montage und Anwendungsanleitung:

Mit der Gassteckdose ist ein schneller und sicherer Anschluß von Haushaltsgeräten möglich, die mit Gasen nach dem DVGW-Arbeitsblatt G 260/I betrieben werden (Stadtgas, Erdgas und Flüssiggas).

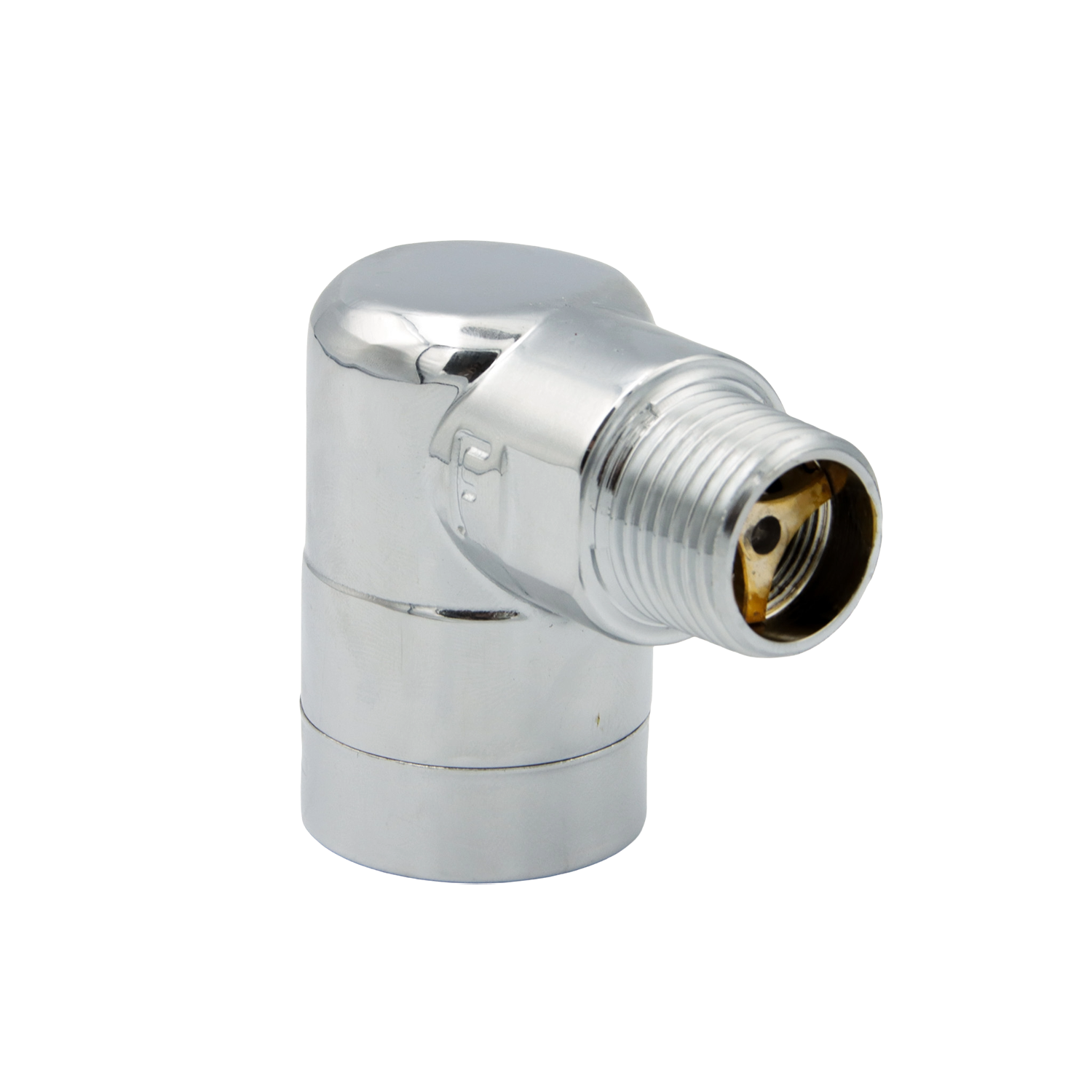

Zu dem Artikel gehört ein kegeliges Aussengewinde 1/2" EN 10226-1, das die Fixierung an der Wand direkt an den Versorgungsschlauch erlaubt.

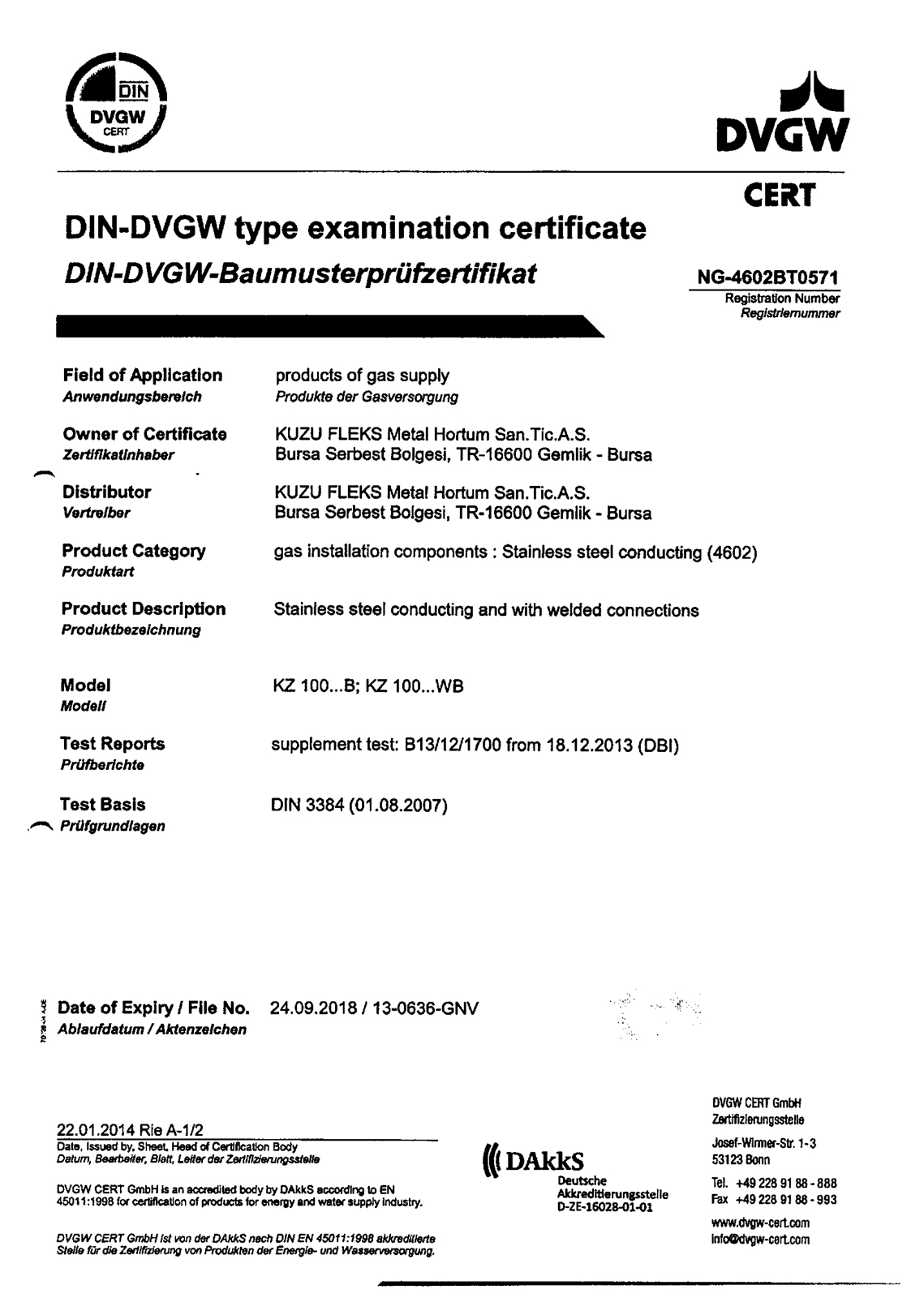

Die Gassteckdose ist DVGW-zugelassen nach DIN 3383-1 (Anschlußstecker Kombination A) und EN 15069. Sie entspricht den HTB-Anforderungen und sie ist für die Dauer von 30 Minuten, bei einer Temperatur von 650°C, so daß im Brandfalle das Austreten von Gas verhindert wird.

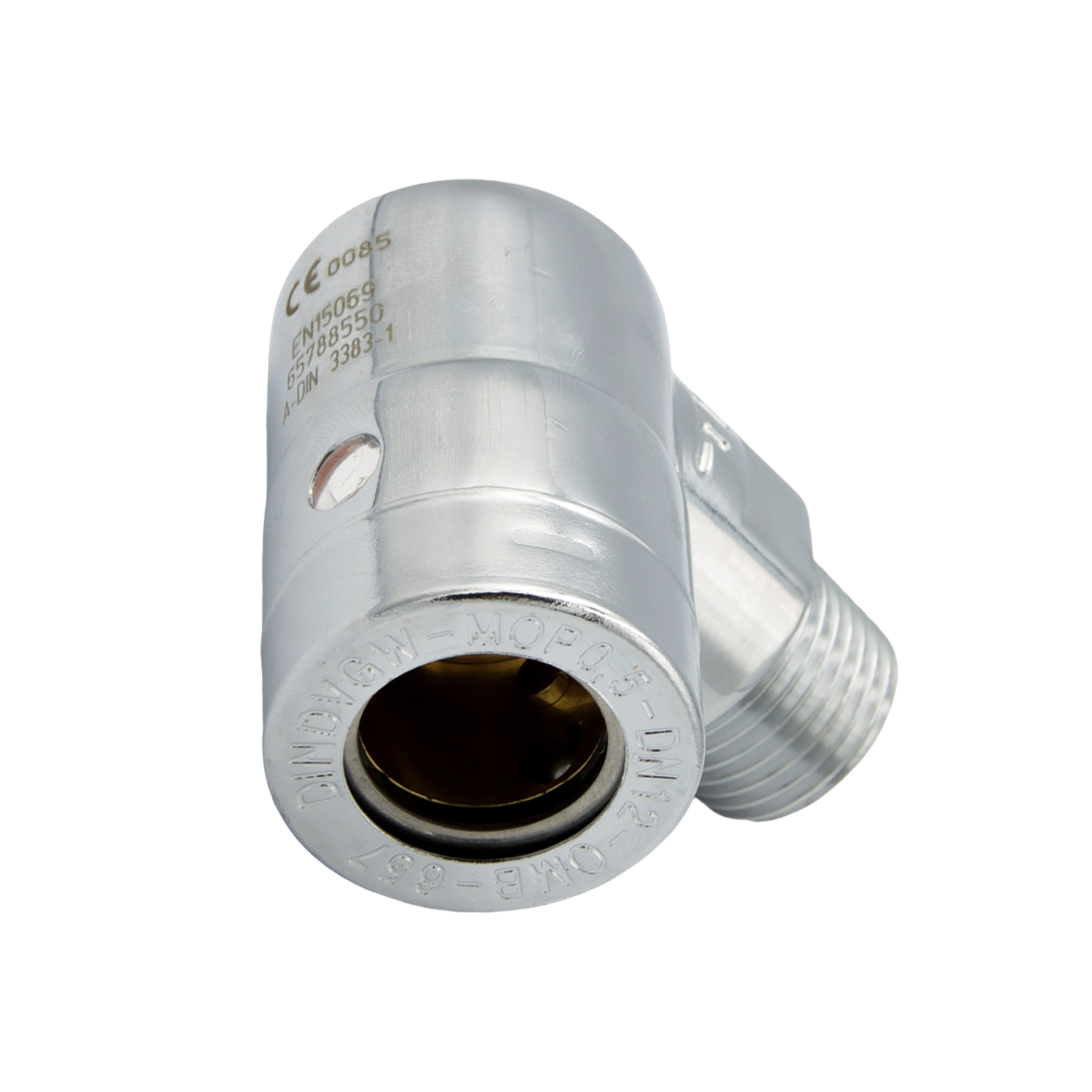

Die Gassteckdose ist mit einem Anzeigefenster ausgestattet, anhand dessen die Einstellung der Gassteckdose überprüft werden kann. Das schnelle Anschließen des Gasschlauchs ist nur bei geschlossener Gassteckdose möglich.

Die Betätigung der Gassteckdose erfolgt den den Drehgriff, der mit dem Gasschlauch verbunden ist. Um ein ungewolltes Öffnen auszuschließen, kann das Öffnen des Ventils nur durch gleichzeitiges Drücken und Drehen des Drehgriffs erfolgen.

Das Drehen des Griffes im Uhrzeigersinn gibt das Ventil in die erste Position. Das ist sowohl sichtbar durch das Anzeigefenster, als auch hörbar durch ein Klicken. In dieser Position ist das Ventil noch immer geschlossen, aber der Gaschlauch ist blockiert, die Verbindung kann nicht gelöst werden.

Bei weiterem Drehen im Uhrzeigersinn gibt das Ventil den Gasfluss frei, das durch die grüne Farbe am Anzeigefenster gemeldet wird. Die vollständige Öffnung wird dann angezeigt durch einen Pfeil und durch ein zweites Klicken. Auch in dieser Position ist ein Lösen des Gasschlauches nicht möglich. Bei Drehen in die entgegengesetzte Richtung kehrt man in die vorhergehenden Positionen zurück.

Warnung:
Im Beschädigungsfalle muss jede Gassteckdose gewechselt werden. Jede Verschlechterung bedeutet dass die Gassteckdose den Qualitätsstandard nicht mehr bewahrt.

Hinweis:
Bitte versichern Sie sich, dass die Gassteckdose einen ausreichenden Durchflussstrom zulässt. Die Installation muss in Bezug auf Gesetze und Vorschriften des entsprechenden Landes installiert werden. Die Gassteckdose muss vor Schäden in der Umgebung geschützt werden.

Sie erhalten von Stabilo Sanitär Gasschläuche zum besten Preis-Leistungs-Verhältnis. Passend dazu erhalten Sie Gassteckdosen in unserem Shop.

• Gassteckdose mit TAS
• Anschlussgewinde: 1/2 Zoll Aussengewinde
• DIN DVGW PN0,5 DN12 OMB 657
• A-DIN3383-1
• für Gassteckschlauch geeignet, verchromt
