Gebo Unifix Mini DN 60-64mm 2 Zoll Dichtband Reparaturschelle Dichtschelle

Gebo Unifix Mini 60-64mm 2 Zoll DN50 Edelstahl Dichtschelle

Die Edelstahldichtbänder Unifix-Mini vom Markenhersteller Gebo werden zum Abdichten von Löchern, Rissen und porösen Stellen in wasserführenden Leitungen verwendet. Eine stabile und dauerhafte  Reparatur erreichen Sie bei Stahlrohren, Siederohren, Edelstahlrohren und Kupferrohren. Für eine kurzfristige Reparatur eignen sich diese Dichtbänder auch für Kaltwasserführenden Wasserleitungen wie PE-Rohre, PVC-Rohre oder auch Kunststoffverbundrohre.

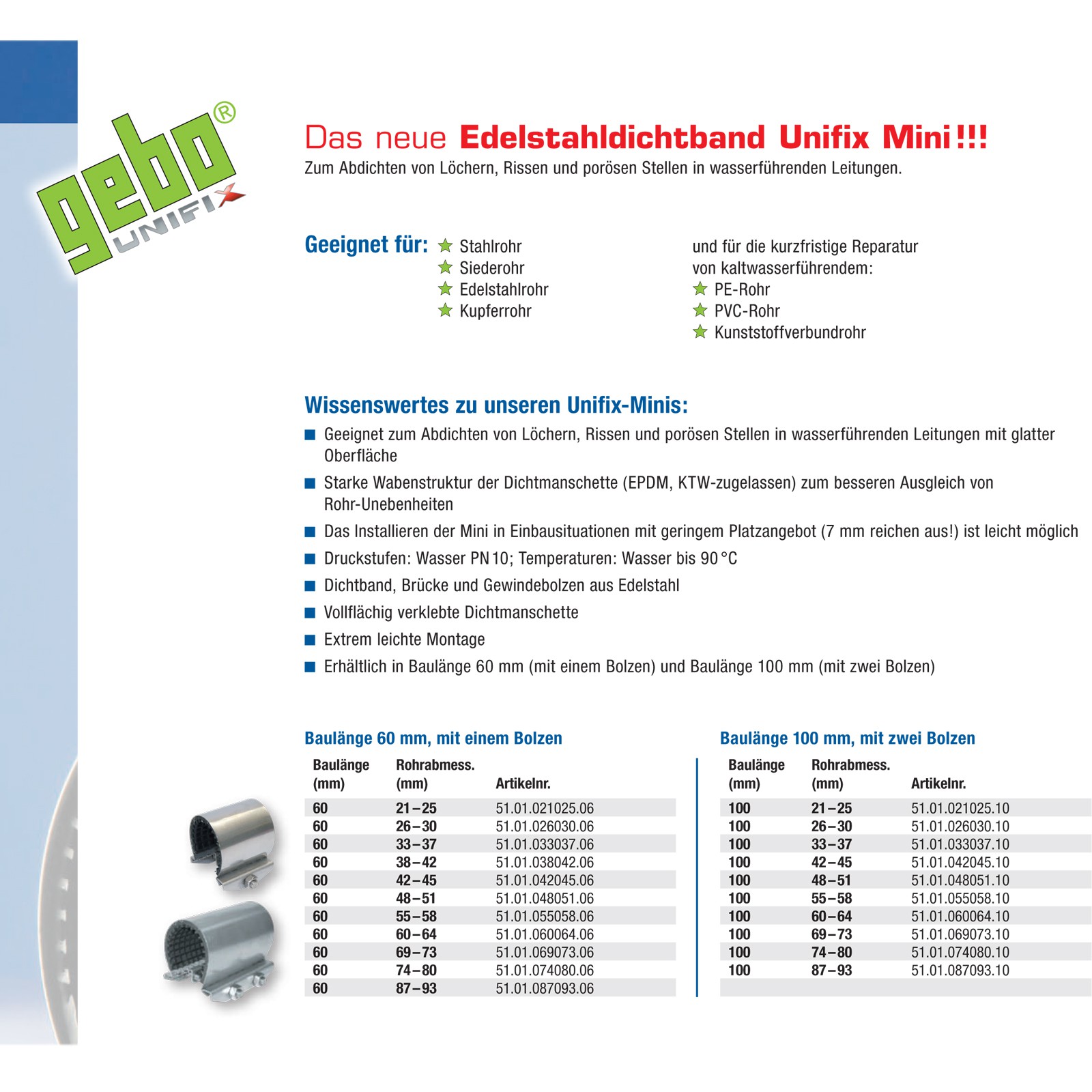

Produktmerkmale:

• Geeignet zum Abdichten von Löchern, Rissen und porösen Stellen in wasserführenden Leitungen mit glatter Oberfläche

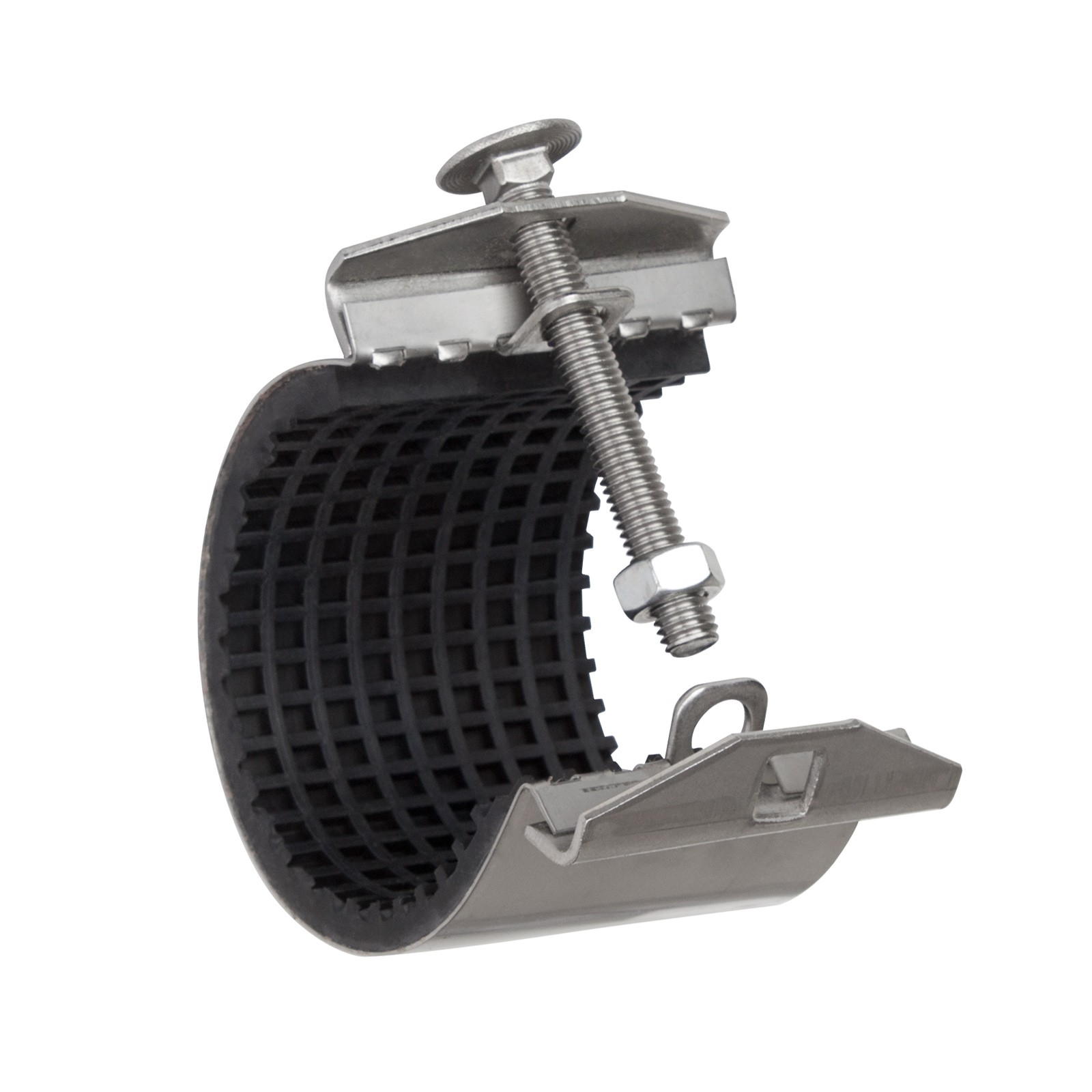

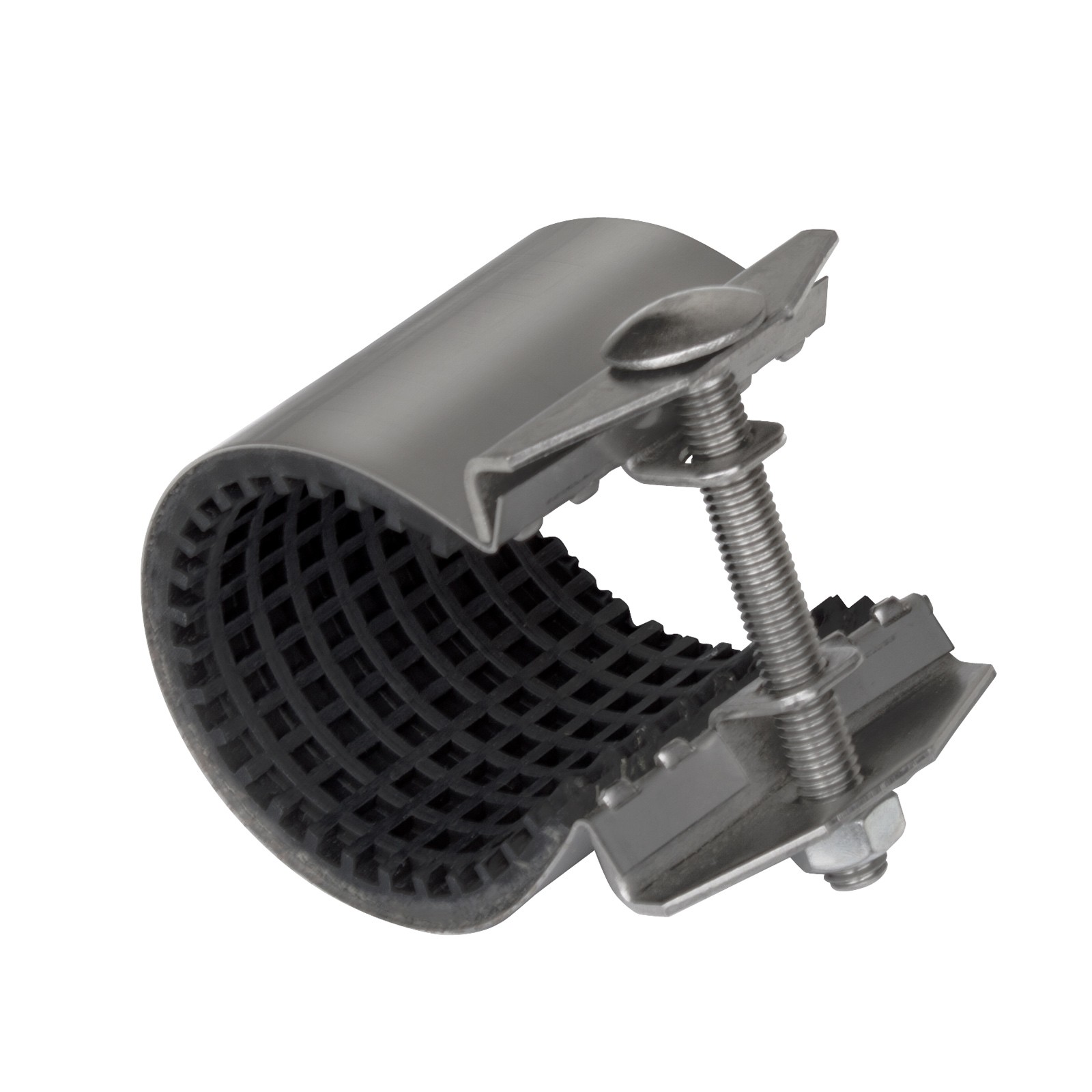

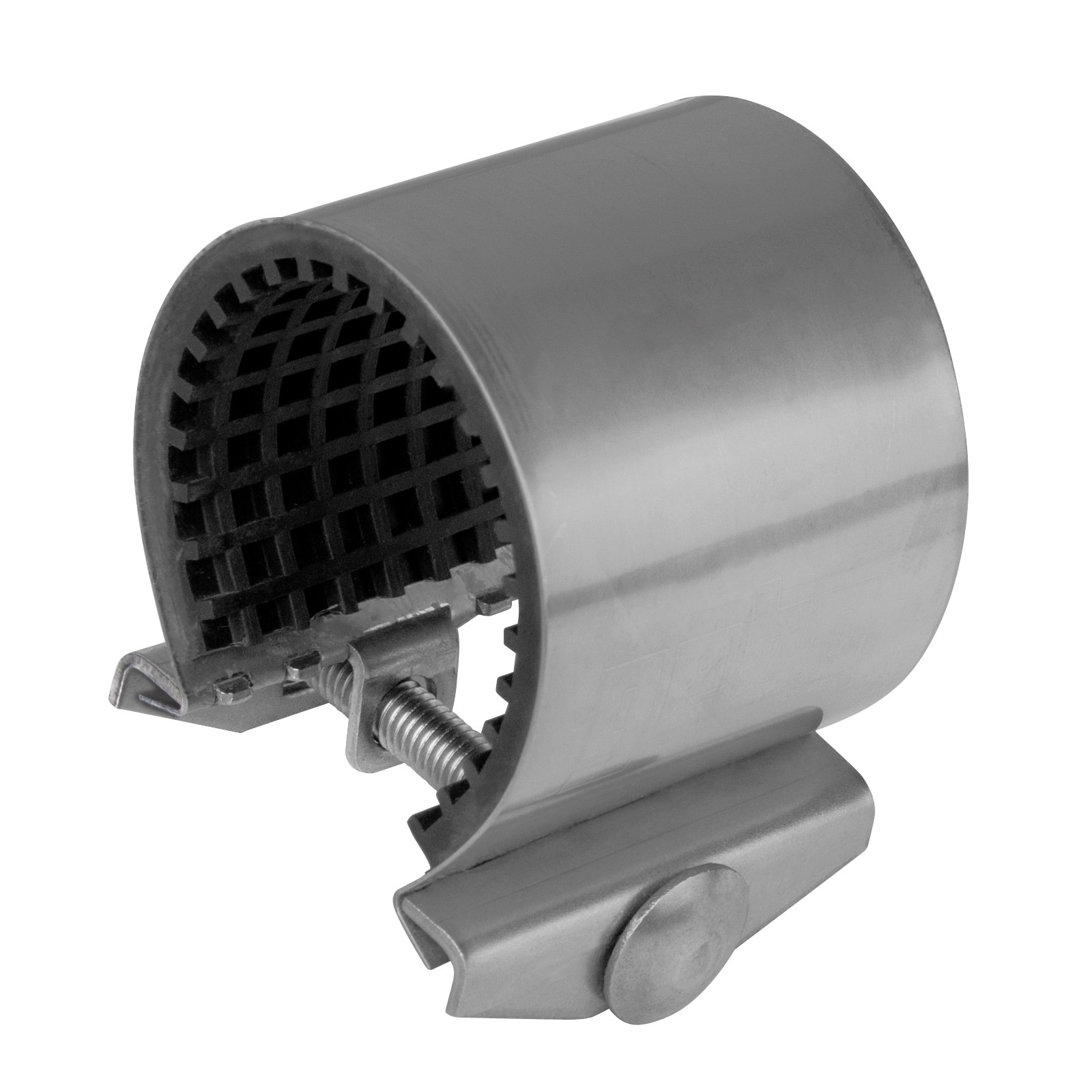

• Starke Wabenstruktur der Dichtmanschette (EPDM, KTW-zugelassen) zum besseren Ausgleich von Rohr-Unebenheiten
• Das Installieren der Mini in Einbausituationen mit geringem Platzangebot (7 mm reichen aus!) ist leicht möglich
• Druckstufen: Wasser PN 10; Temperaturen: Wasser bis 90 °C
• Dichtband, Brücke und Gewindebolzen aus Edelstahl
• Vollflächig verklebte Dichtmanschette
• Extrem leichte Montage
• Erhältlich in Baulänge 60 mm (mit einem Bolzen)

Geeignet für:

• Stahlrohr
• Siederohr
• Edelstahlrohr
• Kupferrohr

und für die kurzfristige Reparatur von kaltwasserführendem:

• PE-Rohr
• PVC-Rohr
• Kunststoffverbundrohr

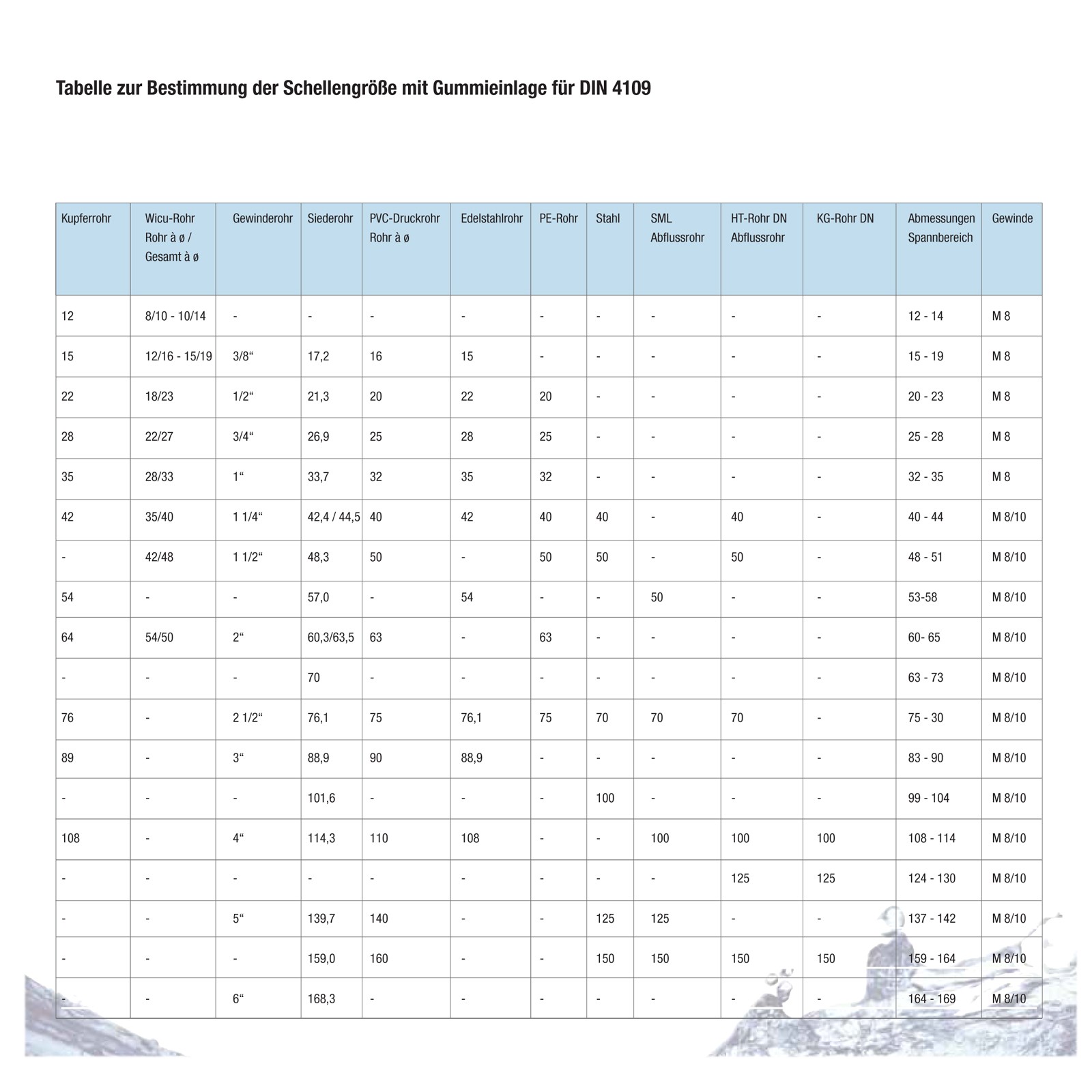

ZOLL in MM (Außendurchmesser): 1/4 Zoll = 13,2 mm, 3/8 Zoll = 16,7 mm, 1/2 Zoll = 21,0 mm, 3/4 Zoll = 26,5 mm, 1 Zoll = 33,3 mm, 1 1/4 Zoll = 41,9 mm, 1 1/2 Zoll = 48,0 mm, 2 Zoll = 60,0 mm

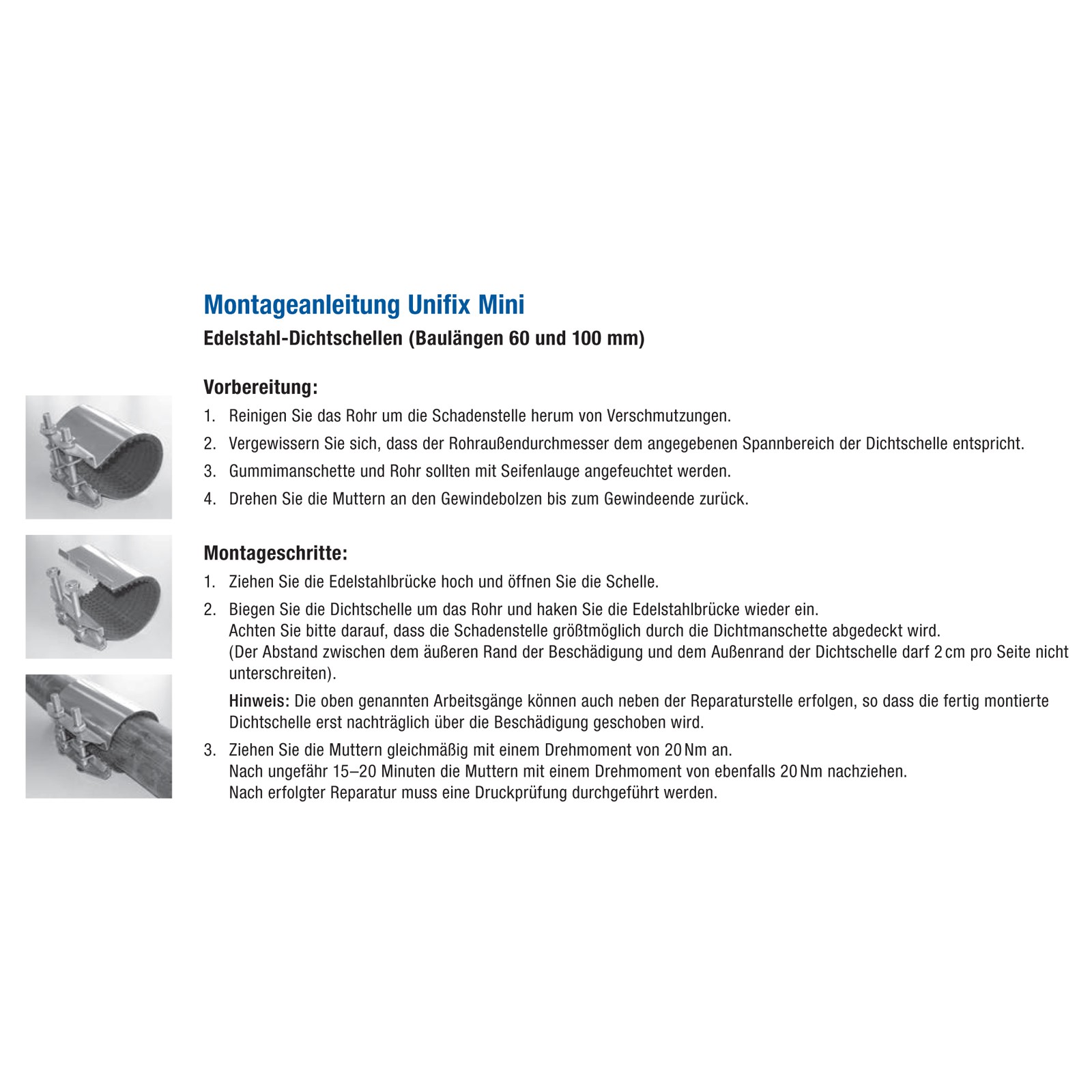

Montageanleitung Gebo Dichtbänder Unifix Mini

Edelstahl-Dichtschellen (Baulängen 60 und 100 mm)

Vorbereitung:

• Reinigen Sie das Rohr um die Schadenstelle herum von Verschmutzungen.
• Vergewissern Sie sich, dass der Rohraußendurchmesser dem angegebenen Spannbereich der Dichtschelle entspricht.
• Gummimanschette und Rohr sollten mit Seifenlauge angefeuchtet werden.
• Drehen Sie die Muttern an den Gewindebolzen bis zum Gewindeende zurück.

Montageschritte:

• Ziehen Sie die Edelstahlbrücke hoch und öffnen Sie die Schelle.
• Biegen Sie die Dichtschelle um das Rohr und haken Sie die Edelstahlbrücke wieder ein.Achten Sie bitte darauf, dass die Schadenstelle größtmöglich durch die Dichtmanschette abgedeckt wird. (Der Abstand zwischen dem äußeren Rand der Beschädigung und dem Außenrand der Dichtschelle darf 2 cm pro Seite nicht unterschreiten). Hinweis: Die oben genannten Arbeitsgänge können auch neben der Reparaturstelle erfolgen, so dass die fertig montierte Dichtschelle erst nachträglich über die Beschädigung geschoben wird.
• Ziehen Sie die Muttern gleichmäßig mit einem Drehmoment von 20 Nm an. Nach ungefähr 15–20 Minuten die Muttern mit einem Drehmoment von ebenfalls 20 Nm nachziehen. Nach erfolgter Reparatur muss eine Druckprüfung durchgeführt werden.

Hersteller Produktvideo:

Wir beziehen unsere Dichtbänder und Dichtschellen vom Markenhersteller GEBO.

Bei Stabilo Sanitär finden Sie Dichtbänder für Handwerker zum besten Preis-Leistungs-Verhältnis. Entdecken sie weitere Artikel in unseren Bereich Wasserinstallationund eine riesige Auswahl zu günstigen Preisen.

• Gebo 51.01.060064.06 Unifix Mini DN 60 61 62 63 64 mm 2" Dichtband Reparaturschelle Dichtschelle
• Bauart: UNIFIX mini - Durchmesser: 60 - 64 mm
• Baulänge: 60 mm - Druck: Wasser PN10
• Temperatur bis 90°C - Material: Edelstahl
• Gummimanschette: EPDM
