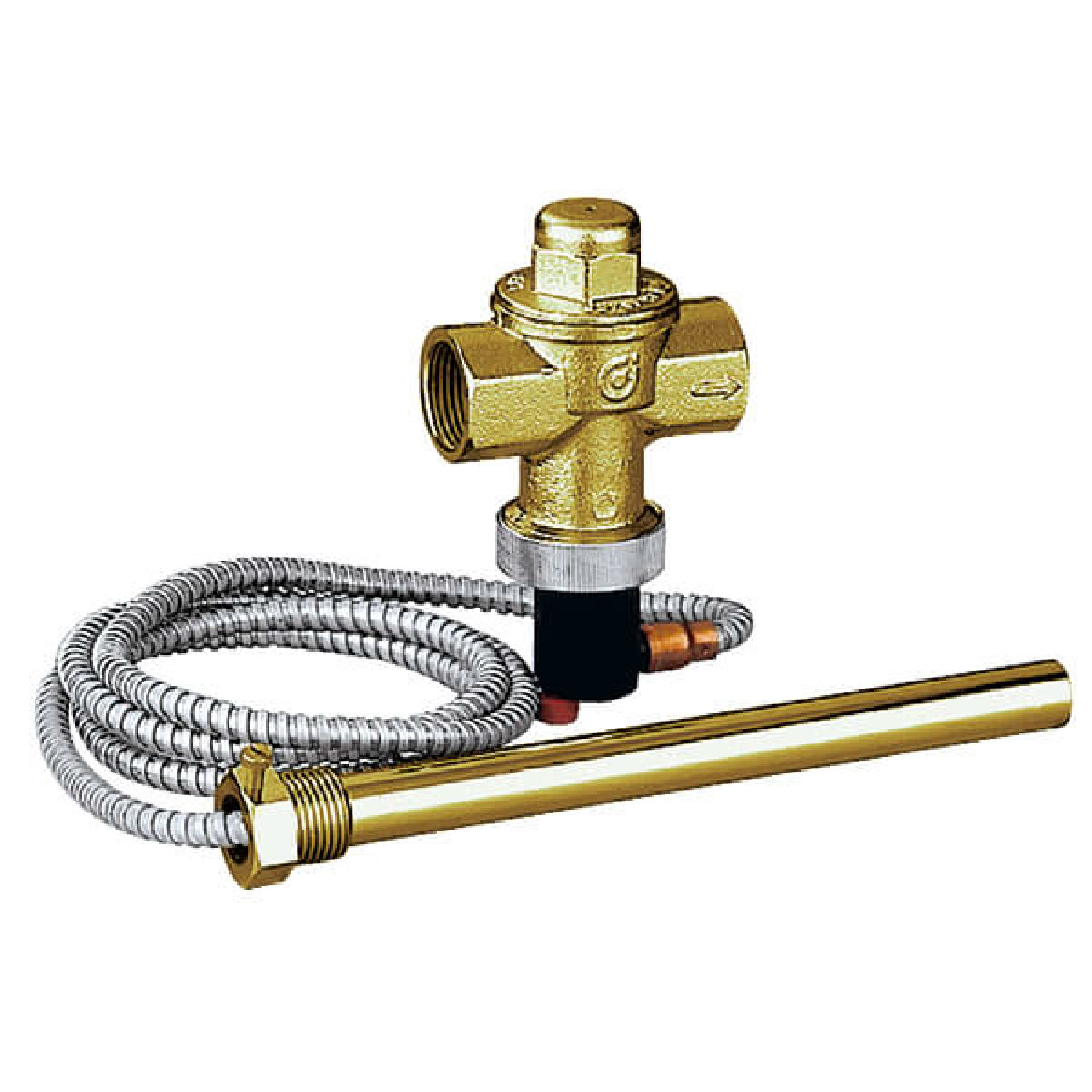

Caleffi Thermische Ablaufsicherung 3/4 bis 100 kW Heizungsventil für Heizung

Caleffi Thermische Ablaufsicherung 3/4 Zoll 100 kW mit Sondersicherung

Die Thermische Ablaufsicherung dient der temperaturseitigen Absicherung von mit festen Brennstoffen zu befeuernden Heizkesseln in geschlossenen Warmwasser-Heizungsanlagen entsprechend DIN EN 12828 und erfüllt die Anforderungen gemäß DIN 3440, passend für Festbrennstoffkessel. Diese Anlagen dürfen mit Heizleistungen bis max. 100 kW errichtet werden. Der Einbau der thermischen Ablaufsicherung mit Sicherheitsventil und Heizungsventil ist bei Anlagen, in denen der Wärmeerzeuger mit Warmwasserbereitung ausgerüstet sein muss, zwingend vorgeschrieben.

Produktdaten:

• mit zweifacher Sondersicherung
• für Festbrennstoffkessel
• IG Anschlüsse
• Max. Betriebsdruck: 10 bar
• Temperaturbereich: 5-110°C
• Länge Kapillarrohr: 1300 mm
• Zertifiziert nach EN 14597

Funktion

Die thermische Ablaufsicherung ist eine Vorrichtung zur Begrenzung der Wassertemperatur in Viel- oder Festbrennstoffkesseln mit eingebautem Boiler oder Kühlschlange. Bei Erreichen der Temperatur von 95°C lässt das Ventil so viel Brauchwasser ab wie erforderlich ist, damit die Kesseltemperatur im Sicherheitsbereich bleibt.
Der Gebrauch der Vorrichtung ist von der Norm I.S.P.E.S.L. (Sammlung “R” - Ausg. ‘82 in Kapitel R 3C. 1. G2) vorgeschrieben. Sie entspricht DIN 3440 und kann in Anlagen eingesetzt werden, die der Norm DIN 4751 Teil 1 und 2 bezogen auf Festbrennstoffkesseln mit Leistung unter 100 kW entsprechen.

Materialien:

• Gehäuse: Messing EN 12165 CW617N
• Steuerspindel: Messing EN 12164 CW614N
• Schieberdichtung ventildichtung: EPDM
• Dichtungen: EPDM
• Feder: Edelstahl
• Balgträger: POM

Leistungen:

• Max. Betriebsdruck: 10 bar
• Einstelltemperatur: 95°C
• Temperaturbereich: 5÷110°C
• Ablassleistung bei 110°C mit Δp = 1 bar: 3000 l/h
• Umgebungstemperatur 0÷80°C
• Arbeitsmedien: Wasser
• Aktionstyp: 2KP
• Max. Fühlertemperatur: 130°C
• Kategorie PED: IV

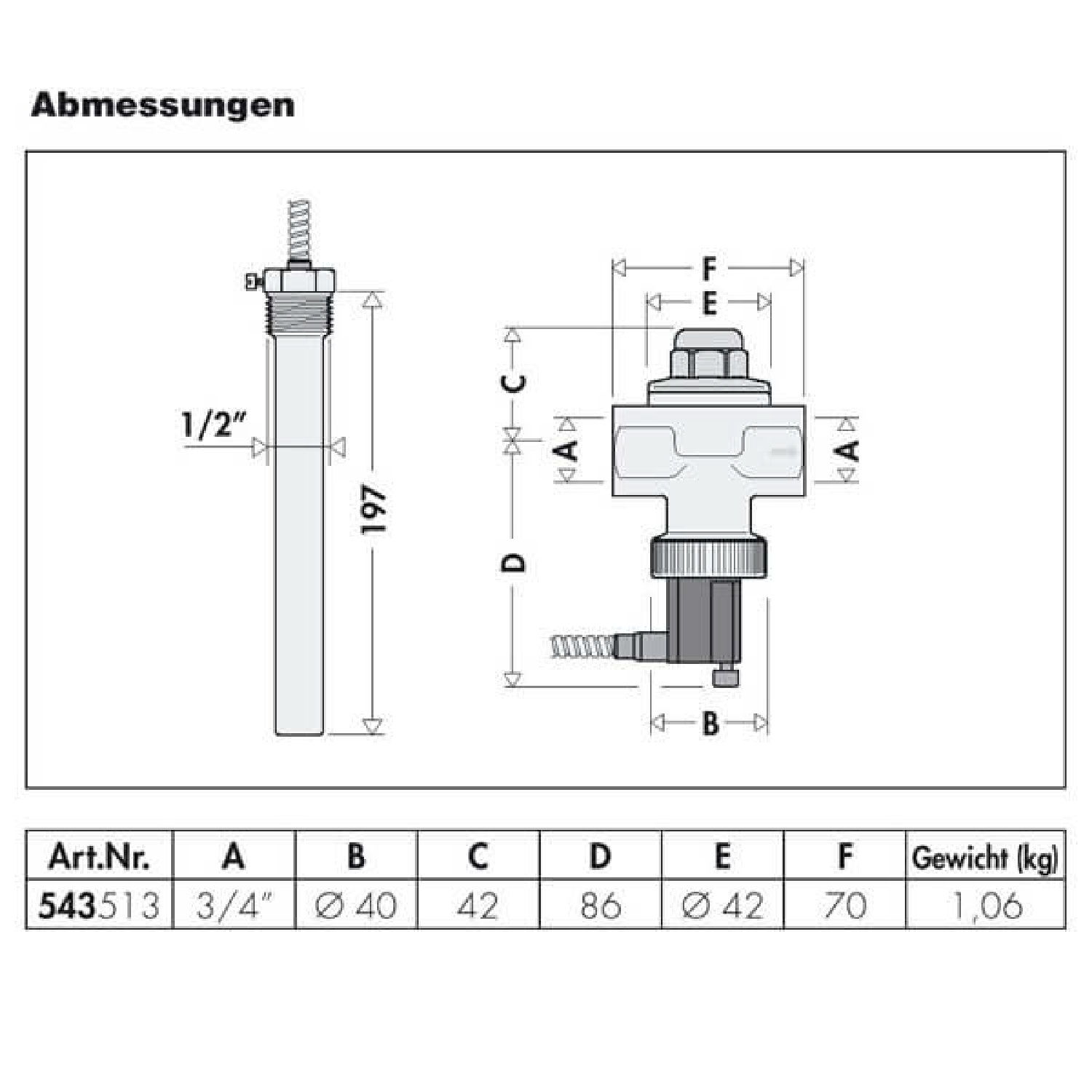

Anschlüsse:

• Eingang: 3/4” IG
• Ausgang: 3/4” IG
• Tauchhülse für Fühler: 1/2” AG

Länge des Kapillarrohrs: 1300 mm

Lieferumfang: Thermische Ablaufsicherung bis 100 kW Heizungsventil für Heizung

Optionales Zubehör:

• Ersatzstößel
• Messingfittinge
• Gewindedichtungen
